泰克 4000 系列：5? 和 6? 位數字萬用表

5? 位 DMM4020 和 6? 位 DMM4050 與 DMM4040 多功能臺式萬用表具備全方位功能，可滿足工作臺上或系統中的最苛刻測量要求。這些數字萬用表執行的功能是您期望多功能 DMM 中具有的，包括測量電壓、電阻、電流和頻率。 DMM4050 增加了溫度和電容功能，通用性更高。

特點	優勢
有 5? 位或 6? 位分辨率可供選擇	無需為高于應用需求的分辨率付費
真有效值（AC、AC + DC）測量	確保高測量完整性
2×4 歐姆 4 線測量技術	不是使用四根測試線，而是使用兩根測試線即可進行 4 線電阻測量，具有出色的分辨率和精度。
溫度和電容測量 (DMM4050)	提供很少 DMM 能提供的測量組合
TrendPlot? 無紙記錄器模式 (DMM4040/4050)	以圖形方式繪制出測量值隨時間變化的趨勢
測量統計 (DMM4040/4050)	計算測量平均值和標準偏差，而且按下按鈕即可跟蹤最小和最大測量值
直方圖模式 (DMM4040/4050)	顯示測量結果的分布情況
包括安全性測試導線、RS232 至 USB 適配器電纜和三年標準保修	總成本更低

主要特點和優點

主要性能指標

5.5 位分辨率
高達0.015% 的基本VDC 準確度(1 年)
200 mV - 1000 V 電壓量程，高達1 μV 分辨率
200 μA - 10 A 電流量程，高達1 nA 分辨率
200 Ω - 100 MΩ 電阻量程，高達1 mΩ 分辨率
CAT I 1000 V，CAT II 600 V

提供的功能和特點

電壓、電阻和電流測量
二極管和通斷測試
頻率測量
2 × 4 歐姆4 線測量技術
專用DC 泄漏電流測量
6 個專用按鈕，快速進入儀器設置
極限比較模式，指明測試通過/ 失敗

連接能力

前面2 × 4 個測量輸入
后面板RS-232，快速連接PC
包括USB 到RS-232 接口適配器電纜
包括National Instrument 的LabVIEW SignalExpressTMTE 限定版，用來連通其他臺式設備

三年保修

只需按一個按鈕，即可輕松進行測量

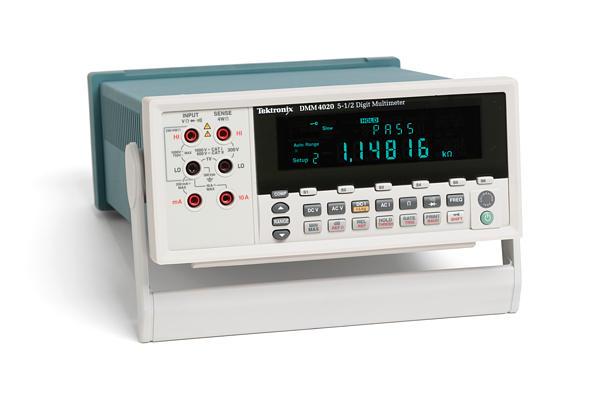

隨著嵌入式系統中的電路日益完善，您必須測量大量不同的參數，驗證設計。泰克DMM4020 5.5 位臺式萬用表在一臺簡便易用的儀器中提供了大量的功能。

它可以以高達0.015%的基本VDC準確度，執行電壓、電阻和電流等典型的萬用表測量，確保為設計提供所需的儀器性能。您還可以使用DMM4020 測量頻率，執行通斷測試和二極管測試。您可以使用一臺多功能儀器代替計數器、通斷測試儀和傳流DMM，節約工作臺空間和成本。

測量毫微安培信號

測量當前能耗效率高的設計中的待機電流，要求考察非常低的電流，其通常只有幾微安或幾納安。對這種測量，使用傳統萬用表會導致結果不準確，因為傳統萬用表一般采用分流電阻技術來測量電流。

DMM4020數字萬用表改進了測量低電流的方法。通過使用電流到電壓功放技術，DMM4020 可以以1nA 的分辨率測量電流，給被測電流帶來的負荷影響達到最小，其結果反映了設備在實際環境中的工作情況。

專業設計，讓您的工作更輕松

DMM4020 萬用表采用專業設計，使用簡便，提供了您預計泰克提供的熟悉操作。

操作直觀

專用前面板按鈕可以快速進入常用的功能和參數，縮短儀器設置時間。您不必再搜索軟件菜單，查找所需的功能。

多個設置按鈕，完成常用測量

通過前面板上的六個設置按鈕，您可以保存最常見的測量使用的設置。您只需設置儀器進行測量，然后按Shift鍵，再按設置按鈕，就可以保存儀器設置。然后每次在執行該測量時，您只需按相應的設置鍵即可。

雙顯示器

通過獨有的雙顯示器，您可以從一組測試表筆，測量同一信號的兩個不同參數。

極限比較

DMM4020 上的極限比較模式。

極限比較模式提供了通過/失敗指標，迅速表明是否通過測試，幫助消除錯誤，特別是接近極限的測試結果。

簡單準確的4 線測量

2×4歐姆功能已獲專利的分離端子插座允許只使用兩條引線、而不是四條引線，執行4線測量。泰克提供了專用測試線附件，可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用一對引線非常方便。

簡便連接PC

可以使用后面板上的RS-232 端口，連接PC。DMM4020 標配一條USB到RS-232接口適配器電纜，用來連接PC上的USB 端口。

連通工作臺，實現智能調試

Signal Express 從泰克DMM4020 和DPO3052 中采集數據

使用Signal Express，把DMM4020 數據導出到Excel 中

通過專用的泰克版N a t i o n a l I n s t r u m e n t L a b V I E W SignalExpressTM軟件，您可以輕松捕獲、保存和分析萬用表的測量結果。每臺D M M 4 0 2 0 萬用表都免費裝有限定版 SignalExpress，可以完成基本儀器控制、數據記錄和分析工作。選配的專業版軟件則提供了200 多種內置功能，可以進一步實現信號處理、高級分析、掃描、極限測試和用戶自定義步進功能。

SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，這一切都從PC 上完成。只有泰克提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜設計的調試工作。

您可以依賴的性能

除業內領先的服務和支持外，每臺DMM4020萬用表都標配三年保修服務。

*1?NI LabVIEW Signal Express 支持下述泰克儀器：MSO/DPO4000/3000/2000 系列示波器, TDS3000C/2000B/1000B 系列示波器, AFG3000 系列任意波形/ 函數發生器, DMM4050/4040/4020 系列數字萬用表。

特點

一般指標

電壓

特點	說明
100V 設置	90?V - 110?V
120V 設置	108?V - 132?V
220V 設置	198?V - 242?V
240V 設置	216?V - 264?V
頻率	47?Hz - 440?Hz
功耗	15?VA 峰值(10 W 平均值)

外觀尺寸

外觀尺寸	mm	in.
高	88	3.46
寬	217	8.56
厚	297	11.7
重量	kg	lb.
凈重	2.1	4.6

顯示器

真空熒光顯示器，分段

環境

特點	說明
溫度
? ?工作溫度	0°C - 50?°C
? ?貯存溫度	-40°C - 70?°C
? ?預熱	預熱半小時可達到全部不確定度指標
相對濕度(無冷凝)
? ?工作時	沒有控制 (
? ?貯存時
高度
? ?工作高度	2,000?meters
? ?貯存高度	12,000?meters
振動	滿足MIL-PRF-28800F Class 3 標準
安全	滿足IEC 61010-1:2001, ANSI/ISA61010-1 (S82.02.01):2004, UL 61010-1:2004, CAN/CSA C22.2 No. 61010.1:2004, CAT I 1000V / CAT II 600 V
EMC	設計滿足IEC 61326-1:1997+A1:1998+A2:2000

觸發

特點	說明
觸發延遲	400?ms
外部觸發延遲
外部觸發抖動
觸發輸入	TTL 電平
觸發輸出	觸發輸出5 V 最大值

數學函數

Min/max, 相對函數, 保持函數, 比較函數和dB 函數

電氣特點

特點	說明
輸入保護	1000 V 全部量程
過載	除通斷和二極管測試外，所有功能最大量程的10%

遠程接口

RS-232C (包括RS-232 到USB 適配器電纜)

保修

三年

電氣特點

DC 電壓指標

下述指標適用于51/2 位模式及至少預熱半個小時以后。

特點	說明
最大輸入	任何量程上1000 V
共模抑制	50或60 Hz 0.1% 時120 dB (1 kΩ 不平衡)
正常模式抑制	低速時80 dB
模數非線性度	量程的15 ppm
輸入偏置電流
穩定考慮因素	測量穩定時間受源阻抗、電纜介電特點和輸入信號變化影響

輸入特點

量程	滿刻度 (5? 位)	分辨率			輸入阻抗
量程	滿刻度 (5? 位)	低速	中速	快速	輸入阻抗
200?mV	199.999?mV	1μ?V	10?μV	10?μV	>10?GΩ*2
2?V	1.99999?V	10?μV	100?μV	100?μV	>10?GΩ*2
20?V	19.9999?V	100?μV	1000?μV	1000?μV	10?MΩ ±1%
200?V	199.999?V	1?mV	10?mV	10?mV	10?MΩ ±1%
1000?V	1000.00?V	10?mV	100?mV	100?mV	10?MΩ ±1%

*2?在某些雙顯示器測量中，200 mV 和2 V 量程的輸入阻抗可能會變為10 MΩ。

準確度

量程	不確定度*3		范圍外溫度系數/°C 18 – 28?°C
	90 天	1 年
	23?°C ±5?°C	23?°C ±5?°C
200?mV	0.01 + 0.003	0.015 + 0.004	0.0015 + 0.0005
2?V	0.01 + 0.002	0.015 + 0.003	0.001 + 0.0005
20?V	0.01 + 0.003	0.015 + 0.004	0.0020 + 0.0005
200?V	0.01 + 0.002	0.015 + 0.003	0.0015 + 0.0005
1000?V	0.01 + 0.002	0.015 + 0.003	0.0015 + 0.0005

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

AC 電壓指標

AC 電壓指標適用于>5% 量程的AC 正弦波信號。對1% - 5% 的量程和

特點	說明
最大輸入	750?VRMS或 1000?V peak 或 8 × 107?Volts-Hertz 乘積
測量方法	AC 耦合真實RMS。在任何量程上以高達 1000 VDC 的偏置測量輸入的AC 成分
AC 濾波帶寬	20?Hz – 100?kHz
共模抑制	50 Hz 或60 Hz 時60 dB (1 kΩ 不平衡)
最大波峰因數	滿刻度時3:1
增加波峰因數誤差(	波峰因數1-2, 0.05% 的滿刻度波峰因數2-3, 0.2% 的滿刻度只適用于非正弦曲線信號

輸入特點

量程	滿刻度 (5? 位)	分辨率			輸入阻抗
量程	滿刻度 (5? 位)	低速	中速	快速	輸入阻抗
200?mV	199.999?mV	1?μV	10?μV	10?μV	1?MΩ ±2%
2?V	1.99999?V	10?μV	100?μV	100?μV
20?V	19.9999?V	100?μV	1000?μV	1000?μV
200?V	199.999?V	1?mV	10?mV	10?mV
750?V	750.00?V	10?mV	100?mV	100?mV

準確度

量程	頻率	不確定度*3		范圍外溫度系數/°C 18 – 28?°C
		90 天	1 年
		23?°C ±5?°C	23?°C ±5?°C
200?mV	20?Hz – 45?Hz	0.8 + 0.05	0.9 + 0.05	0.01 + 0.005
	45?Hz – 20?kHz	0.15 + 0.05	0.2 + 0.05	0.01 + 0.005
	20?kHz – 50?kHz	0.3 + 0.05	0.35 + 0.05	0.01 + 0.005
	50?kHz – 100?kHz	0.8 + 0.05	0.9 + 0.05	0.05 + 0.01
2?V	20?Hz – 45?Hz	0.8 + 0.05	0.9 + 0.05	0.01 + 0.005
	45?Hz – 20?kHz	0.15 + 0.05	0.2 + 0.05	0.01 + 0.005
	20?kHz – 50?kHz	0.3 + 0.05	0.35 + 0.05	0.01 + 0.005
	50?kHz – 100?kHz	0.8 + 0.05	0.9 + 0.05	0.05 + 0.01
20?V	20?Hz – 45?Hz	0.8 + 0.05	0.9 + 0.05	0.01 + 0.005
	45?Hz – 20?kHz	0.15 + 0.05	0.2 + 0.05	0.01 + 0.005
	20?kHz – 50?kHz	0.3 + 0.05	0.35 + 0.05	0.01 + 0.005
	50?kHz – 100?kHz	0.8 + 0.05	0.9 + 0.05	0.05 + 0.01
200?V	20?Hz – 45?Hz	0.8 + 0.05	0.9 + 0.05	0.01 + 0.005
	45?Hz – 20?kHz	0.15 + 0.05	0.2 + 0.05	0.01 + 0.005
	20?kHz – 50?kHz	0.3 + 0.05	0.35 + 0.05	0.01 + 0.005
	50?kHz – 100?kHz	0.8 + 0.05	0.9 + 0.05	0.05 + 0.01
750?V	20?Hz – 45?Hz	0.8 + 0.05	0.9 + 0.05	0.01 + 0.005
	45?Hz – 20?kHz	0.15 + 0.05	0.2 + 0.05	0.01 + 0.005
	20?kHz – 50?kHz	0.3 + 0.05	0.35 + 0.05	0.01 + 0.005
	50?kHz – 100?kHz	0.8 + 0.05	0.9 + 0.05	0.05 + 0.01

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

電阻

下述指標適用于使用REL 功能的4線電阻功能2線電阻。如果沒有使用REL，那么對2 線電阻要增加0.2Ω 外加引線電阻。

特點	說明
測量方法	電流源參考LO 輸入
最大引線電阻 (4 線歐姆)	對200Ω, 2 kΩ量程每條引線10%的量程。在所有其它量程上每條引線1 kΩ。
輸入保護	所有量程上1000 V

輸入特點

量程	滿刻度 (5? 位)	分辨率			電流源
量程	滿刻度 (5? 位)	低速	中速	快速	電流源
200?Ω	199.999?Ω	0.001?Ω	0.01?Ω	0.01?Ω	0.8?mA
2?kΩ	1.99999?kΩ	0.01?Ω	0.1?Ω	0.1?Ω	0.8?mA
20?kΩ	19.9999?kΩ	0.1?Ω	1?Ω	1?Ω	0.08?mA
200?kΩ	199.999?kΩ	1?Ω	10?Ω	10?Ω	0.008?mA
2?MΩ	1.99999?MΩ	10?Ω	100?Ω	100?Ω	0.9?μA
20?MΩ	19.9999?MΩ	100?Ω	1?kΩ	1?kΩ	0.16?μA
100?MΩ	100.000?MΩ	1?kΩ	10?kΩ	10?kΩ	0.16?μA \|\| 10?MΩ

準確度

量程	不確定度*3		范圍外溫度系數/°C 18 – 28?°C
	90 天	1 年
	23?°C ±5?°C	23?°C ±5?°C
200?Ω	0.02 + 0.004	0.03 + 0.004	0.003 + 0.0006
2?kΩ	0.015 + 0.002	0.02 + 0.003	0.003 + 0.0005
20?kΩ	0.015 + 0.002	0.02 + 0.003	0.003 + 0.0005
200?kΩ	0.015 + 0.002	0.02 + 0.003	0.003 + 0.0005
2?MΩ	0.03 + 0.003	0.04 + 0.004	0.004 + 0.0005
20?MΩ	0.2 + 0.003	0.25 + 0.003	0.01 + 0.0005
100?MΩ	1.5 + 0.004	1.75 + 0.004	0.2 + 0.0005

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

DC 電流

特點

說明

輸入保護

可以更換的11 A / 1000 V 和440 mA / 1000 V 熔絲

分流電阻

對2 A和10 A量程為0.01Ω；

對20 mA和200mA 量程為1Ω；

對200 μA 和2 mA 量程，負載電壓

輸入特點

量程	滿刻度 (5? 位)	分辨率			負載電壓
量程	滿刻度 (5? 位)	低速	中速	快速	負載電壓
200?μA	199.999?μA	0.001?μA	0.01?μA	0.01?μA
2?mA	1999.99?μA	0.01?μA	0.1?μA	0.1?μA
20?mA	19.9999?mA	0.1?μA	1?μA	1?μA
200?mA	19.9999?mA	1?μA	10?μA	10?μA
2?A	1.99999?A	10?μA	100?μA	100?μA
10?A	10.0000?A	100?μA	1?mA	1?mA

準確度

量程	不確定度*3		范圍外溫度系數/°C 18 – 28?°C
	90 天	1 年
	23?°C ±5?°C	23?°C ±5?°C
200?μA	0.02 + 0.005	0.03 + 0.005	0.003 + 0.001
2?mA	0.015 + 0.005	0.02 + 0.005	0.002 + 0.001
20?mA	0.03 + 0.02	0.04 + 0.02	0.005 + 0.001
200?mA	0.02 + 0.005	0.03 + 0.008	0.005 + 0.001
2?A	0.05 + 0.02	0.08 + 0.02	0.008 + 0.001
10?A	0.18 + 0.01	0.2 + 0.01	0.008 + 0.001

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

AC 電流

下述AC電流指標適用于幅度大于5%量程的正弦曲線信號。對 1% - 5% 量程的輸入，要額外增加0.1% 量程的誤差。

特點	說明
輸入保護	可以更換的11 A / 1000 V 和440 mA / 1000 V 熔絲
測量方法	AC-coupled true RMS
分流電阻	對2 A 和10 A 量程為0.01Ω，對20 mA 和200 mA 量程為1Ω
AC 濾波帶寬	20?Hz – 100?kHz
最大波峰因數	滿刻度時3:1
增加波峰因數誤差 (	波峰因數1-2, 0.05% 的滿刻度波峰因數2-3, 0.2% 的滿刻度只適用于非正弦曲線信號

輸入特點

量程	滿刻度 (5? 位)	分辨率			負載電壓
量程	滿刻度 (5? 位)	低速	中速	快速	負載電壓
20?mA	19.9999?mA	0.1?μA	1?μA	1?μA
200?mA	199.999?mA	1?μA	10?μA	10?μA
2?A	1.99999?A	10?μA	100?μA	100?μA
10?A	10.0000?A	100?μA	1?mA	1?mA

準確度

量程	頻率	不確定度*3		范圍外溫度系數/°C 18 – 28?°C
		90 天	1 年
		23?°C ±5?°C	23?°C ±5?°C
20?mA	20?Hz - 45?Hz	1 + 0.05	1.25 + 0.06	0.015 + 0.005
20?mA	45?Hz - 2?kHz	0.25 + 0.05	0.3 + 0.06	0.015 + 0.005
200?mA	20?Hz - 45?Hz	0.8 + 0.05	1 + 0.06	0.015 + 0.005
200?mA	45?Hz - 2?kHz	0.25 + 0.05	0.3 + 0.06	0.015 + 0.005
2?A	20?Hz - 45?Hz	1 + 0.05	1.25 + 0.06	0.015 + 0.005
2?A	45?Hz - 2?kHz	0.25 + 0.05	0.3 + 0.06	0.015 + 0.005
10?A	20?Hz - 45?Hz	1 + 0.1	1.25 + 0.12	0.015 + 0.005
10?A	45?Hz - 2?kHz	1 + 0.1	0.5 + 0.12	0.015 + 0.005

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

頻率

特點	說明
閘門時間	131?ms
測量方法	AC 耦合輸入，使用AC 電壓測量功能
穩定考慮因素	DC 偏置電壓變化后測量頻率時，可能會出現誤差。如果想實現最大的測量準確度，應等最多1秒鐘，以便輸入阻塞RC時間常數穩定
測量考慮因素	為使測量誤差達到最小，在測量低壓低頻信號時應防止輸入受到外部噪聲干擾

輸入特點

量程	頻率	不確定性		范圍外溫度系數/°C 18 – 28?°C
		90 天	1 年
		23?°C ±5?°C	23?°C ±5?°C
100?mV - 750?V*4, 5	20?Hz – 2?kHz	0.01 + 0.002	0.01 + 0.003	0.002 + 0.001
	2?kHz – 20?kHz	0.01 + 0.002	0.01 + 0.003	0.002 + 0.001
	20?kHz – 200?kHz	0.01 + 0.002	0.01 + 0.003	0.002 + 0.001
	200?kHz – 1?MHz	0.01 + 0.004	0.01 + 0.006	0.002 + 0.002

*4?輸入>100?mV.

*5?限于8 × 107?V Hz.

通斷測試

特點	說明
通斷門限	20?Ω
測試電流	1?mA
響應時間	100?S/s 帶聲音提示
速率	快速
最大讀數	199.99?Ω
分辨率	0.01?Ω

二極管測試

特點	說明
響應時間	100?S/s，帶聲音提示
速率	快速
最大讀數	1.9999?V
分辨率	0.1?mV
