特點 | 優勢 |
| 內部 IQ 帶寬高達 6MHz | 輸出基本數字射頻信號和窄帶寬的通信信號。 |
| 外部 IQ 帶寬高達 200MHz | 無線/通信信號超寬帶寬 |
| 使用軟件輕松升級到內部矢量調制源 | 適合模擬和矢量信號發生器的應用，價格極低 |
| OCXO 時基提供 <±0.002ppm 溫度穩定性以及 <±0.05ppm 時效穩定性 | R&D 應用程序的優秀時效和穩定性的性能 |
| 輸出頻率覆蓋范圍始于真實直流 | 消除添加直流/低頻應用程序的儀器的需求 |

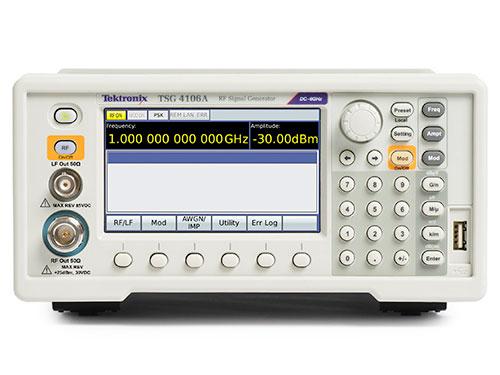

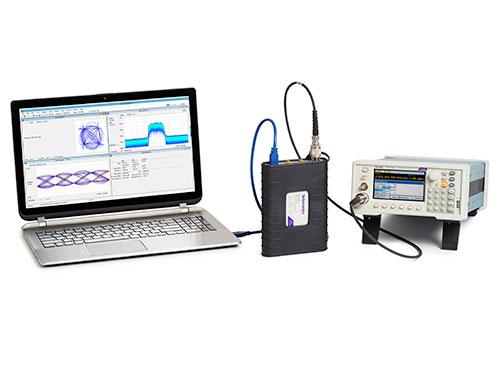

TSG4100A系列射頻矢量信號發生器在入門級射頻信號發生器價格下提供中等性能和高達200 MHz的調制帶寬。它們采用一種新技術提供低相位噪聲的無雜散輸出(-113 DBC/Hz，與1 GHz載波相位差20 kHz)和特別的頻率分辨率(任意頻率1μHz)。TSG4100A系列帶有模擬調制的標準。方便，現場軟件升級允許從模擬到更先進的矢量和數字調制能力，提供最靈活的配置和最好的CAPEX保護容易過渡。這些儀器補充了泰克龍的其他領先的中程射頻測試解決方案，如基于USB的RSA 306頻譜分析儀和MDO4000B和MDO 3000混合域示波器。
TSG4100A系列儀器使用加熱的SC-切變振蕩器(TSG410xA-M00或E1型號)時基，與使用TCXO時基的儀器相比，它在穩定性方面提高了100倍(并減少了100倍的內相噪聲)。
關鍵特征
- 模擬和矢量/數字信號生成能力
- 雙基帶ARB發生器
- 模擬調制標準
- 軟鍵以極低成本升級到矢量/數字調制
- GSM，EDGE，W-CDMA，APCO-25，DECT，NADC，PDC和TETRA的數字調制應用
- USB、GPIB、RS-232和LAN接口
- 12磅(5.6公斤)
- 2U高、半標準機架寬度
泰克TSG4100A 射頻矢量信號發生器?
關鍵性能規范
- 真直流到2 GHz，4 GHz或6 GHz，既支持模擬信號，也支持矢量/數字信號生成
- 典型的≤±0.30dB幅值精度(22℃時的0 dBm連續信號)在10 MHz至6 GHz之間
- I/Q調制輸入(400 MHz射頻帶寬)
- ASK，F(xiàn)SK，MSK，PSK，QAM，VSB和自定義I/Q
模擬調制
TektronixTSG4100A系列射頻矢量信號發生器提供多種調制能力。模式包括調幅(AM)、頻率調制(FM)、相位調制(ΦM)和脈沖調制。有內部調制源和外部調制輸入。內部調制源產生正弦、斜坡、鋸子、方波和噪聲波形。外部調制信號可應用于后面板調制輸入。內部調制發生器可作為后面板上的輸出。
矢量調制
TSG4100A系列通過在400 MHz和6.0GHz之間的射頻載波上增加對矢量信號調制的完全支持，建立在這一性能的基礎上。它的特點是雙任意波形發生器工作在125 MHz基帶信號產生。該生成器內置支持最常見的矢量調制方案：ASK、QPSK、DQPSK、π/4 DQPSK、8 PSK、FSK、CPM、QAM(4至256)、8 VSB和16 VSB。它還包括內置支持所有標準脈沖成形濾波器用于數字通信：上升余弦，根上升余弦，高斯，矩形，三角形，等等。最后，它為加性高斯噪聲(AWGN)的控制注入信號提供了直接支持。
內部基帶發生器

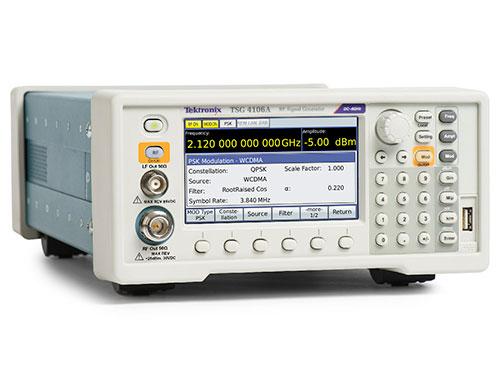

采用一種新的I/Q調制結構，TSG4100A系列提供快速、用戶友好的波形生成。基帶發生器支持純數字?jǐn)?shù)據的回放。它以高達6 MHz的符號速率將數字符號自動映射到選定的I/Q星座中，并通過所選脈沖成形濾波器將結果傳遞給所選脈沖成形濾波器，以產生在125 MHz實時更新的最終波形。然后使用標準IQ調制技術將該基帶信號調制到RF載波上。
數字通信協議(GSM、GSM EDGE、W-CDMA、APCO-25、DECT、NADC、PDC和TETRA)迅速將信號發生器配置為正確的調制類型、符號數據速率、TDMA占空比和數字波形濾波器。預置協議還配置后面板TDMA、幀啟動和符號時鐘數字輸出.基帶發生器可以為這些協議配置，而無需使用外部計算機或第三方軟件。
實時計算I/Q波形。符號被映射到星座，數字濾波和向上采樣到125個MSPs，通過雙14位DACS驅動I/Q調制器。符號可以是固定的模式，來自內部源的PRBS數據，也可以來自下載的高達16 Mbit的用戶列表。
用戶可以修改星座映射。數字濾波器包括凸起余弦、根升余弦、高斯、矩形、線性、正弦和用戶定義的FIR.
外部IQ調制
后面板BNC I/Q調制輸入和輸出通過外部源允許任意矢量調制。該外部信號路徑支持最大400 MHz的射頻帶寬，其全尺度范圍為±0.5V，輸入阻抗為50Ω。
功率與頻率
所有TSG4100A系列型號都有級聯級放大器和數字衰減器來驅動射頻輸出。在156個數字控制步驟中，五個級的增益可達+25 dB，衰減可達-130 dB。在工廠校準過程中，在156個衰減器步驟中，每個衰減器步驟的輸出功率被測量為每倍頻程32個頻率，以填充一個存儲矩陣，其中約有40000個元件。當設置到特定頻率和功率時，該儀器在這些矩陣元素之間進行插值，以確定最佳衰減器設置。模擬衰減器用于提供矩陣元素之間的0.01dB分辨率，并補償殘余熱效應。
OCXO時基
這些儀器提供了一個溫控晶體振蕩器(OCXO)的時間基礎.時基在恒溫控制的烤箱中使用第三次超音應力補償?shù)?0兆赫諧振器.時基提供非常低的相位噪聲和非常低的老化.
簡易遠程通信
RS-232、LAN和GPIB接口支持遠程操作.所有儀器功能都可以在任何接口上進行控制和讀取。多達九種儀器配置可以保存在非易失性存儲器中.
規格
除另有說明外，所有規格均有保證。除另有說明外，所有規格均適用于所有型號。
頻率
BNC輸出，所有型號
- 直流至62.5兆赫
n型輸出
TSG4102A
- 950千赫至2.0千兆赫
TSG4104A
- 950千赫至4.0千兆赫
TSG4106A
- 950千赫至6.0千兆赫
切換速度
<8?ms (to within 1?ppm)
頻率誤差
<(10–18
+時基誤差)×fc
頻率穩定性
1?× 10–11
(1s Allan方差)
前面板BNC輸出
振幅
- 1.00 V
RMS
調至0.001 VRMS
(-47 dBm至+14.96 dBm)
前面板N型輸出
電壓輸出
TSG4102A
- 1.5 V
RMS
至0.7VRMS
TSG4104A
- 1.5 V
RMS
至0.7μVRMS
(<3 GHz) TSG4106A
- 1.5 V
RMS
至0.7μVRMS
(<4 GHz)
振幅精度
連續波，50Ω負載(分貝，典型)
連續波，50Ω負載(分貝，最大)
VSWR，典型
<1.5?(2?MHz to 2?GHz)
<1.8?(2?GHz to 6?GHz)
IQ調制輸出電平精度
- 輸出振幅為-5 dBm。
射頻輸出的光譜純度
諧波，最大的
- 輸出電平<0 dBm，1 GHz連續信號
TSG4102A和TSG4104A
< -38?dBc
TSG4106A
< -30?dBc
假的(典型的)
- 輸出電平-10 dBm，CW
< -68?dBc
- 從950千赫的載波到1千兆赫的大于10千赫
< -60?dBc
- >10 kHz從1 GHz到2 GHz的載波
< -55?dBc
- >10 kHz從2 GHz到4 GHz的載波
< -55?dBc
- >10 kHz從4 GHz到6 GHz的載波
殘余調頻，典型
- 1Hz均方根(300 Hz至3 kHz帶寬)
殘余AM，典型
- 0.006%均方根(300 Hz至3 kHz帶寬)
SSB相位噪聲
- 輸出電平在18°C到28°C時為+5 dBm。
相位設置(前面板輸出)
相位分辨率
- 0.01(DC至100 MHz)
0.1(100兆赫至1千兆赫)
1.0(1 GHz至6 GHz)
OCXO時基(選項M00或選項E1)
振蕩器型
- 烘箱控制，3號OT，sc-切割晶體
溫度漂移(0 C至40 C)
<±0.003?ppm
VCXO時基(選項M01)
時基輸入
振幅
- 0.5伏
P-P
調至4VP-P
(-2 dBm至+16 dBm)
時基輸出
內調制源
率
TSG4102A和TSG4104A
- 1μHz至500 kHz：<62.5 MHz CF
1μHz至50 kHz：≥62.5 MHz
TSG4106A
- 1μHz至500 kHz：<93.75MHz CF
1μHz至50 kHz：≥93.75MHz
噪聲函數
- 高斯白噪聲(RMS=dev/5)
脈沖發生器寬度
- 100毫秒至9999.9999毫秒
脈沖噪聲函數
- 長度2
N
-1 rbs 5≤N≤32，位周期100 ns至10 S
模擬調制輸出
外部模擬調制輸入
調幅
調制失真，典型的
BNC輸出
<1?% (fc < 62.5?MHz, fm = 1?kHz)
n型輸出
<3 fc="">62.5?MHz, fm = 1?kHz)
調頻
最大頻率偏差
TSG4102A和TSG4104A
- 較小的FC和64 MHz-FC。以0至62.5兆赫為單位
TSG4106A
- 較小的FC和96 MHz-FC。0至93.75兆赫
偏差精度，典型的
TSG4102A和TSG4104A
< 0.1% of selected deviation + 5?Hz (fc < 62.5?MHz)
< 2% of selected deviation + 20?Hz (fc > 62.5?MHz)
TSG4106A
< 0.1% of selected deviation + 5?Hz (fc < 93.75?MHz)
< 2% of selected deviation + 20?Hz (fc > 93.75?MHz)
外部調頻載波偏移，典型
< ±0.001?X FM deviation
調制帶寬，典型的
TSG4102A和TSG4104A
- 500千赫(FC<62.5 MHz)
100千赫(FC>62.5 MHz)
TSG4106A
- 500千赫(FC<93.75MHz)
100 kHz(FC>93.75 MHz)
相位調制
偏離分辨率，典型的
- 0.01(DC至100 MHz)
0.1(100兆赫至1千兆赫)
1(1 GHz及以上)
偏差精度，典型的
TSG4102A和TSG4104A
- 2%(FC<62.5 MHz)
?
3%(FC>62.5 MHz)
TSG4106A
- 2%(FC<93.75MHz)
3%(FC>93.75 MHz)
調制帶寬，典型的
TSG4102A和TSG4104A
- 500千赫(FC<62.5 MHz)
100千赫(FC>62.5 MHz)
TSG4106A
- 500千赫(FC<93.75MHz)
100 kHz(FC>93.75 MHz)
脈沖調制
接口連接器
以太網(LAN)
- 10/100 Base-T.TCP/IP和DHCP默認值
RS-232
- 4800至115，200波特，RTS/CTS流量
外部I/Q調制(選項EIQ)
載波抑制
- FC≤3 GHz的>-45 dbc
>-40 dbc為3 GHz
>-35 dbc(FC>5 GHz)
雙基帶發生器(選項VM 00)
DAC數據格式
- 雙14位，125 ms/s
重構濾波器
- 10 MHz，三階貝塞爾LPF
任意符號存儲器
- 最多16 Mbit
符號長度
- 1至9位(映射到星座)
數字濾波
過濾類型
- 凸起余弦，根凸起余弦，高斯，矩形，線性，正弦，線性化高斯，C4FM，定制FIR
濾波長度
- 24個符號
噪聲損傷
加性噪聲
- 白色的，高斯的
水平
- -70 DBC至-10 DBC
基本矢量調制格式(選項VM 00)
其他
- OQPSK，DQPSK，π/4 DQPSK，3π/8 PSK
數字調制應用(典型)
數字調制應用選項
選項VM 01 GSM，(GMSK，270.833 KS/s，935 MHz，0 dBm)，均方根EVM：0.6%
?
?
選項VM 02 GSM-EDGE，(3π/8 8 PSK，270.833 kS/s，935 MHz，0 dBm)，均方根EVM：0.30%
?
?
選項VM03 W-CDMA，(QPSK，3.840 Mcps，2.1425GHz，0dBm)，RMS EVM：1.7%
?
?
選項VM03 W-CDMA(QPSK，3.840 Mcps，1.85 GHz，0dBm)，RMS EVM：1.7%
?
選項VM04 APCO-25，(4 FSK-C4FM，4.8 KS/s，850 MHz，0 dBm)，F(xiàn)req誤差：0.5%
?
?
選項VM05DECT，(2 FSK 1.152 Mbps，1.925 GHz，0 dBm)，RMS FSK ERR：1.5%
?
?
選項VM06 NADC，(π/4 DQPSK，24.3 KS/s，875 MHz，0 dBm)，均方根EVM：0.3%
?
?
選項VM07 PDC，(π/4 DQPSK，21 KS/s，800 MHz，0 dBm)，均方根EVM：0.6%
?
?
選項VM08 TETRA，(π/4 DQPSK，18 KS/s，420 MHz，0 dBm)，均方根EVM：0.7%
?
?
32 QAM，(6 MS/s，5.8 GHz，根提升余弦濾波器，0 dBm)，均方根EVM：1.6%
?
?
256 QAM，(6 MS/s，2.45 GHz，根提升余弦濾波器，0 dBm)，均方根EVM：1.1%
?
TSG4100A-ATT選項
最大駐波比
- 1.15(DC至4 GHz)
1.2(4千兆赫至6千兆赫)
功率額定值
- 5瓦平均功率可達25?C環境溫度，在125?環境溫度下線性降至1瓦。
遵從性
- 2011/65/EU(RoHS)合規
后面板標志
類型
- 符號時鐘數據幀tdma和用戶定義的
振幅
- 0.5至4V
聚丙烯
(-2 dBm至+16 dBm)
物理特性
維數
高度
- 114毫米(4.5英寸)
寬度
- 216毫米(8.5英寸)
深度
- 347毫米(13.7英寸)
操作特性
溫度
操作
- +5°C至+40°C
非經營性
- -20°C至+60°C
高度
操作
- 高達3，000米
非經營性
- 高達12，000米
監管信息
歐共體合格聲明-EMC
EMC指令2004/108/EC
- EN 61326-1
輻射和傳導排放
- A類
澳大利亞/新西蘭
- 1992年“澳大利亞無線電通信法”
韓國
- KCC
安全
第三方認證標準
- UL 61010；CSA C22.2 No.61010-1
歐共體合格聲明-低電壓
- 第2006/95/EC號低壓指令；EN61010-1
安全認證法規
