在信號產生領域，AWG5200 系列任意波形發生器 (AWG) 通過前沿創新技術為工程師和研究人員引領前進之路。AWG5200 系列 AWGs 實現了無可比擬的信號保真度及同類產品中領先的采樣率和存儲深度，為復雜的 RF 基帶信號發生應用和精密試驗應用提供了業內最好的信號模擬解決方案。基于高達 5?GS/s 采樣率（內插時為 10?GS/s）和 16?位垂直分辨率，AWG5200 系列可以輕松的生
在信號產生領域，AWG5200 系列任意波形發生器 (AWG) 通過前沿創新技術為工程師和研究人員引領前進之路。AWG5200 系列 AWGs 實現了無可比擬的信號保真度及同類產品中領先的采樣率和存儲深度，為復雜的 RF 基帶信號發生應用和精密試驗應用提供了業內最好的信號模擬解決方案。基于高達 5?GS/s 采樣率（內插時為 10?GS/s）和 16?位垂直分辨率，AWG5200 系列可以輕松的生成復雜信號，準確回放被捕獲的信號。
采樣率高達 10?GS/s（采用 2x 內插）

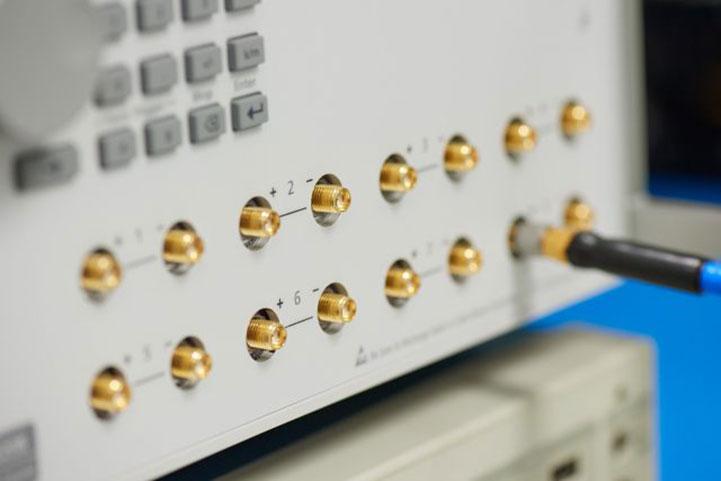

2?通道、4?通道和 8?通道配置
-70?dBc 無雜散動態范圍
16?位垂直分辨率
每條通道 2?G 樣點波形存儲深度
在一臺儀器中為生成復雜的 RF 信號提供完整的解決方案
直接生成載波高達 4?GHz 的信號，而不需要外部 RF 轉換
模擬真實世界對高速數字?jǐn)?shù)據流的模擬影響
生成高精度 RF 信號
無雜散動態范圍性能好于 -70?dBc
創建長的復雜波形，而不會犧牲信號帶寬
高達 2?G 樣點的波形內存，支持以 5?GS/s 采樣率播放長達 400?ms 的數據，及以 2.5?GS/s 采樣率播放長達 800?ms 的數據

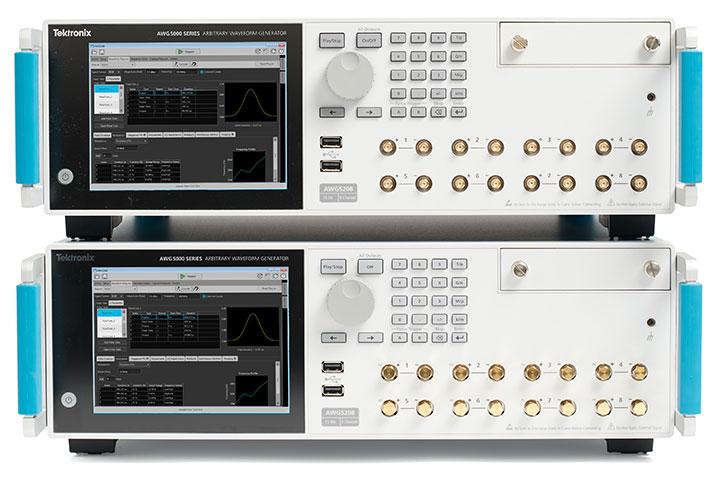

多機同步，實現多通道高速 AWG 系統
無需外部電腦支持即可實現所有操作

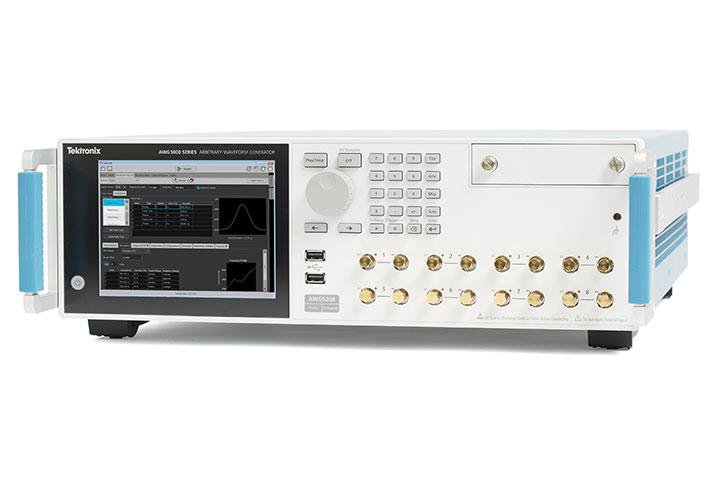

內置顯示器和按鈕可以直接從 AWG 前面板上迅速選擇、編輯、播放波形，觸發事件
通過回放捕獲信號功能，模擬真實世界環境
可以在 AWG 上播放、編輯或重新采樣使用示波器或?qū)崟r(shí)頻譜分析儀捕獲的波形
平滑地從信號模擬過渡到真實世界測試環境
從第三方工具導入的矢量波形，如 MATLAB
為通信和國防電子測試生成 RF/微波波形
直接輸出高達 4?GHz 的 RF 信號
尖端電子、物理和化學研究
高速度低抖動信號源生成唯一指定的模擬信號、快速脈沖、數據流和時鐘
如果一個波形能夠被定義或捕獲，那么 AWG5200 就能復現這個信號。可以通過多種方式創建信號。泰克提供了全面的、不斷新增的且針對 AWG 產品家族進行優化的波形發生插件，以實現了特定的波形創建功能，同時 MATLAB、Excel 等第三方解決方案也可以靈活地創建和導入您想要的任何波形。使用任意一種軟件包來創建的波形都可以導入 AWG5200 中并進行回放，無縫地實現從仿真世界過渡到真實世界。
新型 SourceXpress 平臺把所有 AWG 儀器控制和波形生成功能放到 Microsoft? Windows PC 中。加載波形、創建序列、打開回放，都無須在 AWG 上實現。所有波形創建插件都在 SourceXpress 平臺上以原生方式運行，可以迅速重復測試信號，而不必進實驗室。
RF 信號正變得越來越復雜，RF 工程師很難準確地創建合規性和裕量測試要求的信號。結合 RF 通用波形創建插件，AWG5200 系列可以解決這些棘手的設計挑戰。RF 通用插件是一種以數字方式合成被調制基帶、IF 和 RF 信號的軟件包，它把信號發生提升到全新水平，全面利用了 AWG5200 系列任意波形發生器先進的信號發生功能。
通信和國防系統的尺寸減小和成本降低推動著現代 DAC 不斷進化，把更多的功能集成到一個芯片中。某些更先進的高速 DAC 還采用數字信號處理和調節功能，如數字內插、復雜調制和數控振蕩器 (NCO)。這可以有效緊湊地直接生成復雜的 RF 信號。
泰克 AWG5200 系列擁有數字復合調制器和多速率內插功能。通過這種內置 IQ 調制功能，您可以消除由于外部調制器和混頻器引起的 IQ 不匹配。另外通過使用這個調制器，沒有帶內載波饋通，也沒有鏡像。內置內插器，它還能以最有效的減小波形大小和縮短匯編時間的方式創建波形，同時延長播放時間。
AWG5200 DAC 有多種模式，可以在 DAC BW 最干凈的部分及頻率滾降位置輸出信號。
許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG5200 具有回放這些最壞情況的信號所需的超高靈活性和精度。
除另行指明外，所有技術規格均為典型值。除另行指明外，所有技術規格均適用于所有型號。
模擬輸出數
AWG5202
2?
AWG5204
4?
AWG5208
8?
模擬輸出連接器類型
SMA 母頭
模擬輸出阻抗
50?Ω
標記輸出數
AWG5202
8?
AWG5204
16?
AWG5208
32?
分辨率（標稱值）
16?位，沒有標記激活時；15?位，1?個標記激活時；14?位，2?個標記激活時；13?位，3?個標記激活時；12?位，4?個標記激活時
波形內存
2?GS/通道
波形粒度
1?個采樣
最小波形大小
2400?個采樣
運行模式
連續模式
連續重復波形
觸發模式
收到觸發后僅輸出波形一次
連續觸發模式
在收到觸發后連續重復波形
門模式
在啟動觸發時連續重復波形
采樣率（標稱值）
300?S/s - 5?GS/s（10?GS/s 內插 - 雙倍數據速率）
Sin(x)/x (-3dB)
2.22?GHz @ 5?GS/s，4.44?GHz 插補 @ 10?GS/s
操作系統/外圍設備/IO
Microsoft? Windows 操作系統
USB 2.0?標準端口（前面 2?個）
USB 3.0?標準端口（后面 4?個）
RJ-45?以太網連接器(后面板) 支持 10/100/1000BASE-T
VGA 視頻（后面板）用于外部監視器
eSATA（后面板）
顯示器特點
LED 背燈觸摸屏顯示器，165?mm（6.5?寸）對角線，1024?× 768?XGA
第三方應用軟件驅動程序
IVI-COM 驅動程序
IVI-C 驅動程序
有效頻率輸出
Fmaximum （指定值）通過“采樣率/過采樣率“或 "SR / 2.5" 來確定。
2?GHz
4?GHz（雙稅數據速率 - DDR 模式）
直流高帶寬輸出
按單端輸出值測量幅度電平。在使用差分（兩個）輸出時輸出翻倍。
幅度范圍
25?mVp-p~ 0.75?Vp-p（單端，50?Ω 端接阻抗）
50?mVp-p~ 1.5?Vp-p（差分模式，100?Ω 端接阻抗）
幅度精度（保障值）
設置值的 ±2% ≥ 100?mVp-p
設置值的 ±5% < 100?mVp-p
偏置
±2?V（50?? 到地），±4?V 到 DC 端接電壓
偏置精度
±（偏置的 2% + 10?mV）；50?? 到地。（共模，保障值）
±25?mV；接入 100?Ω 差分。（差分模式）
模擬帶寬（750?mVp-p?時）
DC - 2?GHz (-3?dB)，DC - 4?GHz (-6?dB)
上升/下降時間
20% - 80% 時測得的上升/下降時間。
750?mVp-p單端時 < 110?ps
直流高帶寬放大輸出（選項）
按單端輸出值測量幅度電平。在使用差分（兩個）輸出時輸出翻倍。
幅度范圍
25?mVp-p~ 1.5?Vp-p（單端，50?Ω 端接阻抗）
50?mVp-p~ 3.0?Vp-p（差分模式，100?Ω 端接阻抗）
幅度精度（保障值）
設置值的 ±2% ≥ 100?mVp-p
設置值的 ±5% < 100?mVp-p
偏置
±2?V（50?? 到地），±4?V 到 DC 端接電壓
偏置精度
±（偏置的 2% + 10?mV）；50?? 到地。（共模，保障值）
±25?mV；接入 100?Ω 差分。（差分模式）
模擬帶寬
DC - 1.3?GHz (-3?dB)，DC - 2.6?GHz (-6?dB)（1.5?Vp-p?時）
上升/下降時間
20% - 80% 時測得的上升/下降時間。
1.5?Vp-p單端時 < 180?ps
直流高壓輸出（選項）
按單端輸出值測量幅度電平。在使用差分（兩個）輸出時輸出翻倍。
幅度范圍
10?mVp-p~ 5.0?Vp-p（單端，50?Ω 端接阻抗）
20?mVp-p~ 10.0?Vp-p（差分模式，100?Ω 端接阻抗）
幅度精度（保障值）
設置值的 ±2% ≥ 160?mVp-p
設置值的 ±5% < 160?mVp-p
偏置
±2?V（50?? 到地），±4?V 到 DC 端接電壓
偏置精度
±（偏置的 2% + 幅度的 1% + 20?mV）。（共模，保障值）
±88?mV；接入 100?Ω 差分。（差分模式）
模擬帶寬
DC – 370?MHz (-3?dB)（2?Vp-p?時）
DC – 200?MHz (-3?dB)（4?Vp-p?時）
上升/下降時間
20% - 80% 時測得的上升/下降時間。
< 1.3?ns，5?Vp-p單端時。
< 1.1?ns，4?Vp-p單端時。
< 0.8?ns，3?Vp-p單端時。
< 0.6?ns，2?Vp-p單端時。
交流直接輸出
按單端輸出值測量幅度電平。
幅度范圍
-17?dBm - -5?dBm
幅度精度
100?MHz 時 ±0.5?dBm
DC 偏置
150?mA 時 ±5?V
DC 偏置精度（保障值）
±（偏置的 2% + 20?mV）；到開路（零負載電流）
模擬帶寬
10?MHz - 2?GHz (-3?dB)，10?MHz - 4?GHz (-6?dB)
交流放大輸出（選項）
按單端輸出值測量幅度電平。
幅度范圍
-85?dBm ~ +10?dBm (10?MHz ~ 3.5?GHz)
-50?dBm ~ +10?dBm (>3.5?GHz ~ 5?GHz)
幅度精度
100?MHz 時 ±0.5?dBm
DC 偏置
150?mA 時 ±5?V
DC 偏置精度（保障值）
±（偏置的 2% + 20?mV）；到開路（零負載電流）
模擬帶寬
10?MHz - 2?GHz (-3?dB)，10?MHz - 4?GHz (-6?dB)
輸出匹配 VSWR
根據特性 Sin (x)/x 滾降進行數學校正，未采用外部校準方法進行校正。
| 輸出路徑 | 技術規格 |
|---|---|
| DC HBW | DC ~ 1?GHz < 1.4:1? 1?GHz ~ 3?GHz < 1.6:1? 3?GHz ~ 4?GHz < 2.0:1? |
| DC HBW 放大（選項） | DC ~ 1?GHz < 1.4:1? 1?GHz ~ 3?GHz < 1.6:1? 3?GHz ~ 4?GHz < 2.0:1? |
| AC 直接 | 10?MHz ~ 1?GHz < 1.6:1? 1?GHz ~ 4?GHz < 2:1? |
| AC 放大（選項） | 10?MHz ~ 2?GHz < 1.4:1? 2?GHz ~ 4?GHz < 1.5:1? |
比特率
以“采樣率/每個周期 4?點”確定比特率，支持全損傷信號生成。
5?GS/s 時 1.25?Gb/s
通道之間的時滯
±25?ps
時滯調節
范圍
±2?ns
分辨率
250?fs
最大序列步進
16,384?
子序列
單一深度水平
SFDR 特點
SFDR 是直接生成的載波頻率的函數。
不包括諧波。使用平衡-不平衡轉換器測得，輸出幅度設定為 500?mV。
AC 直接輸出
不包括諧波。最大輸出幅度時測得。
| 2.5?GS/s | ? | 帶內性能 | 鄰帶性能 | ||
|---|---|---|---|---|---|
| 模擬通道輸出頻率 | 實測范圍 | 技術規格 | 實測范圍 | 技術規格 | |
| 100?MHz | 10?– 500?MHz | –80?dBc | 0.01?– 1.25?GHz | –72?dBc | |
| 10?– 625?MHz | 10?– 625?MHz | –70?dBc | 0.01?– 1.25?GHz | –62?dBc | |
| 0.01?– 1?GHz | 0.01?– 1?GHz | –60?dBc | 0.01?– 1.25?GHz | –58?dBc | |
| 1?– 1.25?GHz | 1?– 1.25?GHz | –60?dBc | 0.01?– 1.25?GHz | –54?dBc | |
| 5?GS/s | ? | 帶內性能 | 鄰帶性能 | ||
|---|---|---|---|---|---|
| 模擬通道輸出頻率 | 實測范圍 | 技術規格 | 實測范圍 | 技術規格 | |
| 100?MHz | 0.01?– 1?GHz | –80?dBc | 0.01?– 2.5?GHz | –72?dBc | |
| 0.01?– 1.25?GHz | 0.01?– 1.25?GHz | –70?dBc | 0.01?– 2.5?GHz | –62?dBc | |
| 0.01?– 2?GHz | 0.01?– 2?GHz | –60?dBc | 0.01?– 2.5?GHz | –58?dBc | |
| 2?– 2.5?GHz | 2?GHz – 2.5?GHz | –60?dBc | 0.01?– 2.5?GHz | –54?dBc | |
| 10?GS/s | ? | 帶內性能 | 鄰帶性能 | ||
|---|---|---|---|---|---|
| 模擬通道輸出頻率 | 實測范圍 | 技術規格 | 實測范圍 | 技術規格 | |
| 100?MHz | 0.01?– 1?GHz | –80?dBc | 0.01?– 5?GHz | –72?dBc | |
| 0.01?– 1.25?GHz | 0.01?– 1.25?GHz | –70?dBc | 0.01?– 5?GHz | –62?dBc | |
| 0.01?– 2?GHz | 0.01?– 2?GHz | –60?dBc | 0.01?– 5?GHz | –58?dBc | |
| 2?– 3.5?GHz | 2?– 3.5?GHz | –60?dBc | 0.01?– 5?GHz | –54?dBc | |
| 3.5?– 4?GHz | 3.5?– 4?GHz | –56?dBc | 0.01?– 5?GHz | –50?dBc | |
DC 直接輸出
| 2.5?GS/s | ? | 帶內性能 | 鄰帶性能 | ||
|---|---|---|---|---|---|
| 模擬通道輸出頻率 | 實測范圍 | 技術規格 | 實測范圍 | 技術規格 | |
| 100?MHz | 10?– 500?MHz | –80?dBc | 0.01?– 1.25?GHz | –72?dBc | |
| 10?– 625?MHz | 10?– 625?MHz | –70?dBc | 0.01?– 1.25?GHz | –62?dBc | |
| 0.01?– 1?GHz | 0.01?– 1?GHz | –60?dBc | 0.01?– 1.25?GHz | –58?dBc | |
| 1?– 1.25?GHz | 1?– 1.25?GHz | –60?dBc | 0.01?– 1.25?GHz | –54?dBc | |
| 5?GS/s | ? | 帶內性能 | 鄰帶性能 | ||
|---|---|---|---|---|---|
| 模擬通道輸出頻率 | 實測范圍 | 技術規格 | 實測范圍 | 技術規格 | |
| 100?MHz | 0.01?– 1?GHz | –80?dBc | 0.01?– 2.5?GHz | –72?dBc | |
| 0.01?– 1.25?GHz | 0.01?– 1.25?GHz | –70?dBc | 0.01?– 2.5?GHz | –62?dBc | |
| 0.01?– 2?GHz | 0.01?– 2?GHz | –60?dBc | 0.01?– 2.5?GHz | –58?dBc | |
| 2?– 2.5?GHz | 2?– 2.5?GHz | –60?dBc | 0.01?– 2.5?GHz | –54?dBc | |
| 10?GS/s | ? | 帶內性能 | 鄰帶性能 | ||
|---|---|---|---|---|---|
| 模擬通道輸出頻率 | 實測范圍 | 技術規格 | 實測范圍 | 技術規格 | |
| 100?MHz | 0.01?– 1?GHz | –80?dBc | 0.01?– 5?GHz | –72?dBc | |
| 0.01?– 1.25?GHz | 0.01?– 1.25?GHz | –70?dBc | 0.01?– 5?GHz | –57?dBc | |
| 0.01?– 2?GHz | 0.01?– 2?GHz | –60?dBc | 0.01?– 5?GHz | –57?dBc | |
| 2?– 3.5?GHz | 2?– 3.5?GHz | –60?dBc | 0.01?– 5?GHz | –54?dBc | |
| 3.5?– 4?GHz | 3.5?– 4?GHz | –56?dBc | 0.01?– 5?GHz | –50?dBc | |
有效位數 (ENOB)
時鐘輸入
連接器
SMA（后面板）
輸入阻抗
50?Ω，AC 耦合
頻率范圍
2.5?GHz - 5?GHz
輸入幅度
0?dBm ~ +10?dBm
時鐘輸出
連接器
SMA，后面板
輸出阻抗
50?Ω，AC 耦合
頻率范圍
2.5?GHz - 5?GHz
輸出幅度
+3?dBm - +10?dBm
采樣時鐘
分辨率
多達 8?位
精度
取決于參考頻率精度
同步時鐘輸出
頻率
外部時鐘輸出 /32?
幅度
0.85?V - 1.25?V?p-p?至 50??
連接器
SMA（后面板）
阻抗
50??，AC 耦合
輸入
2（A 和 B）
極性
正或負
阻抗
50??，1?k?
輸入范圍
50??：<5?Vrms
1?k?：±10?V
連接器
SMA（后面板）
門限電平
| 范圍 | -5.0?V ~ 5.0?V |
| 分辨率 | 0.1?V |
| 精度 | ±(5% +100?mV) |
觸發延遲到模擬輸出
| 異步 | 8760/ fclk +68?ns ± 20?ns |
| 同步 | 8275?/ fclk + 30?ns ±20?ns |
異步觸發抖動
| 選擇 1?kΩ | 440?psp-p（2.5?GHz DAC 采樣時鐘） 240?psp-p（5?GHz DAC 采樣時鐘） |
| 選擇 50?Ω | 420?psp-p，24?psrms（2.5?GHz DAC 采樣時鐘） 220?psp-p，14?psrms（5?GHz DAC 采樣時鐘） |
同步觸發抖動
| 觸發與內部或外部時鐘同步 | 300?fsrms |
| 觸發與變量參考同步 | 400?fsrms |
| 觸發與固定 10?MHz 參考同步 | 1.7?psrms |
觸發最小脈沖寬度
20?ns
觸發釋抑
>2?μs
輸入幅度
–5?dBm ~ +5?dBm
固定頻率范圍
10?MHz，±40?Hz
可變頻率范圍
35?MHz ~ 240?MHz
連接器
SMA（后面板）
阻抗
50??，AC 耦合
連接器
SMA（后面板）
阻抗
50??，AC 耦合
幅度
+4?dBm ±2?dBm
頻率（保障值）
±（1?ppm + 老化）以內，老化：每年 ±1?ppm
數量
AWG5202：4?
AWG5204：4?
AWG5208：8?
連接器
后面板上 SMB
輸出幅度
高 2.0?V 至 50??
輸入 10?mA 時低 0.7?V
輸出阻抗
50??
數量
AWG5202：總共 8?個（每條通道 4?個）
AWG5204：總共 16?個（每條通道4 個）
AWG5208：總共 32?個（每條通道 4?個）
標記采樣率
2.5?GS/s 至 5?GS/s
最小脈沖寬度
400?ps
最大數據速率
2.5?GS/s
類型
單端
連接器
SMA（后面板）
阻抗
50??
輸出至 50??
窗口：-0.5?V ~ 1.7?V
幅度：200?mV ~ 1.75?V
分辨率：100?μV
上升時間
(20% - 80%)：150?ps
同一通道標記之間的時滯
<25?ps
時延控制
±2?ns
隨機抖動
5?ps
針腳排列
| 針腳 | ? | 針腳 | ? | 針腳 | ? |
|---|---|---|---|---|---|
| 1? | 接地 | 6? | 接地 | 11? | 數據位 5，輸入 |
| 2? | 數據位 0，輸入 | 7? | 選通，輸入 | 12? | 數據位 6，輸入 |
| 3? | 數據位 1，輸入 | 8? | 接地 | 13? | 數據位 7，輸入 |
| 4? | 數據位 2，輸入 | 9? | 接地 | 14? | 接地 |
| 5? | 數據位 3，輸入 | 10? | 數據位 4，輸入 | 15? | 接地 |
輸入阻抗
1?kΩ 下降到接地
輸入電平
3.3?V LVCMOS
滿足 5?V TTL 標準
目標數量
256?
選通極性
負邊沿
選通最小脈寬
64?ns
選通建立時間和保持時間
建立時間：5?ns
保持時間：5?ns
波形文件導入功能
按系列導入波形格式：
泰克 AWG5200/70000?系列創建的.AWGX 文件
泰克 AWG5000 或 AWG7000 系列創建的 .AWG 文件
泰克 AWG400/500/600/700?系列創建的 .PAT 和 *.WFM 文件格式
泰克 RSA3000 系列創建的 .IQT 文件格式
泰克 RSA6000/5000?系列或 MDO4000 系列創建的 .TIQ 文件格式
泰克 TDS/DPO/MSO/DSA 系列創建的 .WFM 或 *.ISF 文件格式
.TXT 文件格式
.MAT Matlab 文件格式
泰克 AWG5200 系列創建的 .SEQX 文件格式
泰克 AWG400/500/600/700?系列創建的 .SEQ 文件格式
.TMP 或 .PRM 文件格式；Midas Blue（數據類型 1000/1001；標量和復數數據；8?位, 16?位, 32?位, 64位整數和 32?位和 64?位浮動數據格式類型）
波形文件導出功能
.WFMX 文件格式, AWG5200/70000?系列原生格式
.WFM 文件格式, AWG400/500/600/700?波形文件
.TIQ 文件格式, RSA6000 IQ 對
.TXT 文件格式
外觀尺寸
高度
153.6?毫米（6.05?英寸）
寬度
460.5?毫米（18.13?英寸）
厚度
603?毫米（23.76?英寸）
重量
AWG5202
44?磅（19.96?公斤），含包裝時 46.35?磅（21.02?公斤）
AWG5204
45.45?磅（20.62?公斤），含包裝時 47.75?磅（21.66?公斤）
AWG5208
50.7磅 （23?公斤)，含包裝時 53?磅（24.04?公斤）
冷卻間隙
頂部
0?英寸
底部
0?英寸
左側
50?毫米（2?英寸）
右側
50?毫米（2?英寸）
后面
0?英寸
電源
交流線輸入
100?至 240?V AC，50/60?Hz
功耗
最大 750?W
溫度
工作
0?oC ~ +50?oC (+32?oF ~ +122?oF)
非工作狀態
-20?oC ~ +60?oC (-4?oF ~ +140?oF )
濕度
工作
在不高于 30?°C 時，相對濕度 (% RH) 5% 到 90%
5% ~ 45% 相對濕度，30?°C ~ 50?°C
無冷凝
非工作狀態
在不高于 30?°C 時，相對濕度 (% RH) 5% 到 90%
高于 30?°C 不超過 60?°C 時，相對濕度 5% 到 45%
無冷凝
海拔高度
工作
最高 3,000?米（9,843?英尺）
1500?米以上時每 300?米最大工作溫度額定值下降 1?°C。
非工作
最高 12,000?米（39,370?英尺）
機械撞擊
工作
半正弦機械沖擊，30?g 峰值，持續時間 11?ms，每個軸每個方向下落 3?次。
法規
安全性
UL61010-1、CAN/CSA-22.2、No.61010-1-04、EN61010-1、IEC61010-1?
輻射
EN55011（A 級）、IEC61000-3-2、IEC61000-3-3?
抗干擾能力
IEC61326，IEC61000-4-2/3/4/5/6/8/11?
地區認證
| 歐洲 | 澳大利亞/新西蘭 |
| EN61326 | AS/NZS 2064 |

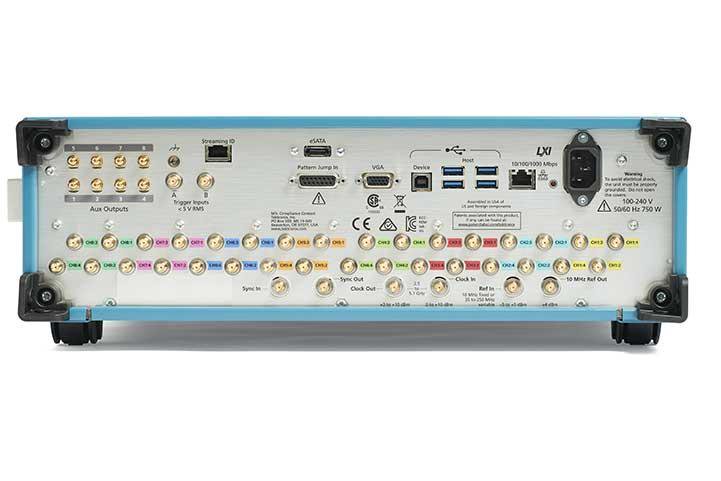

泰克AWG5200系列任意波形發生器
