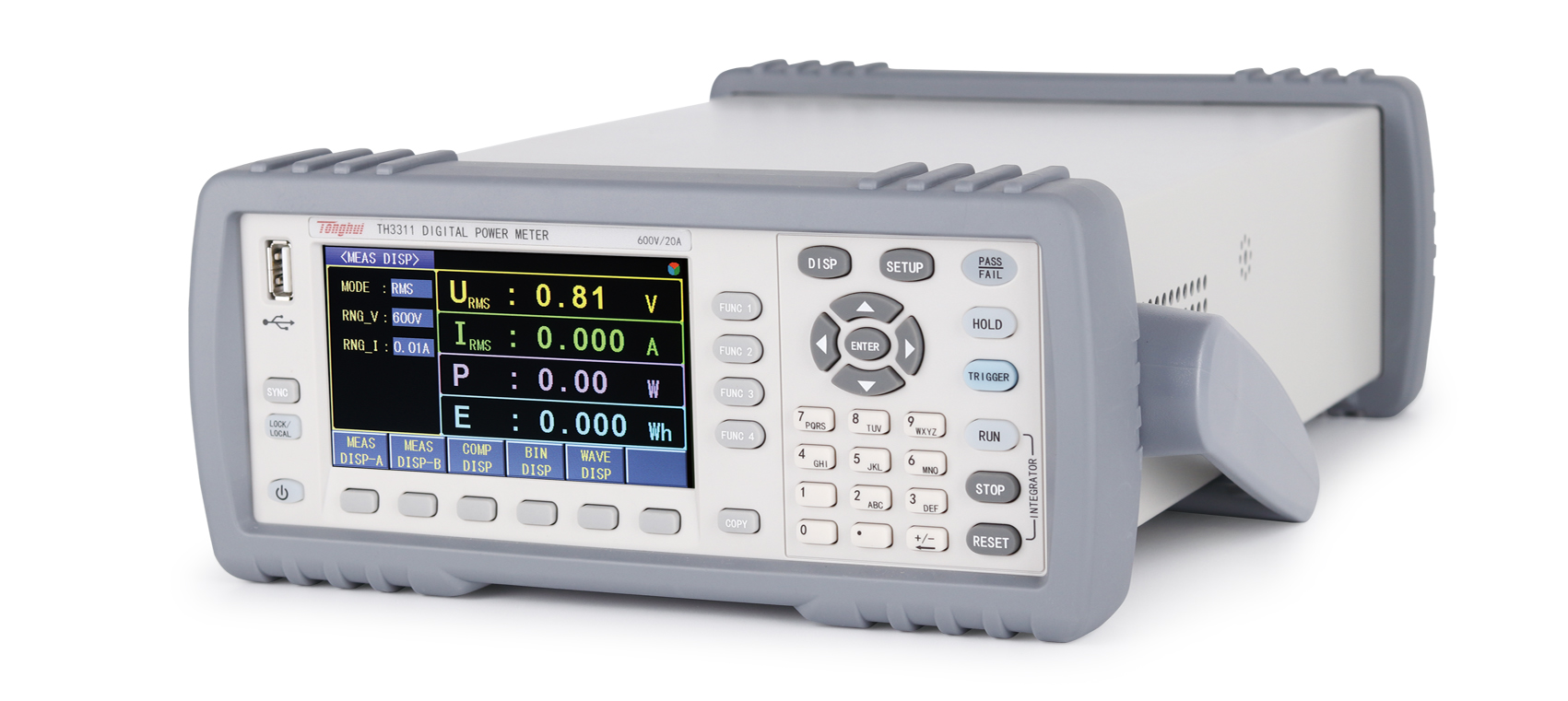

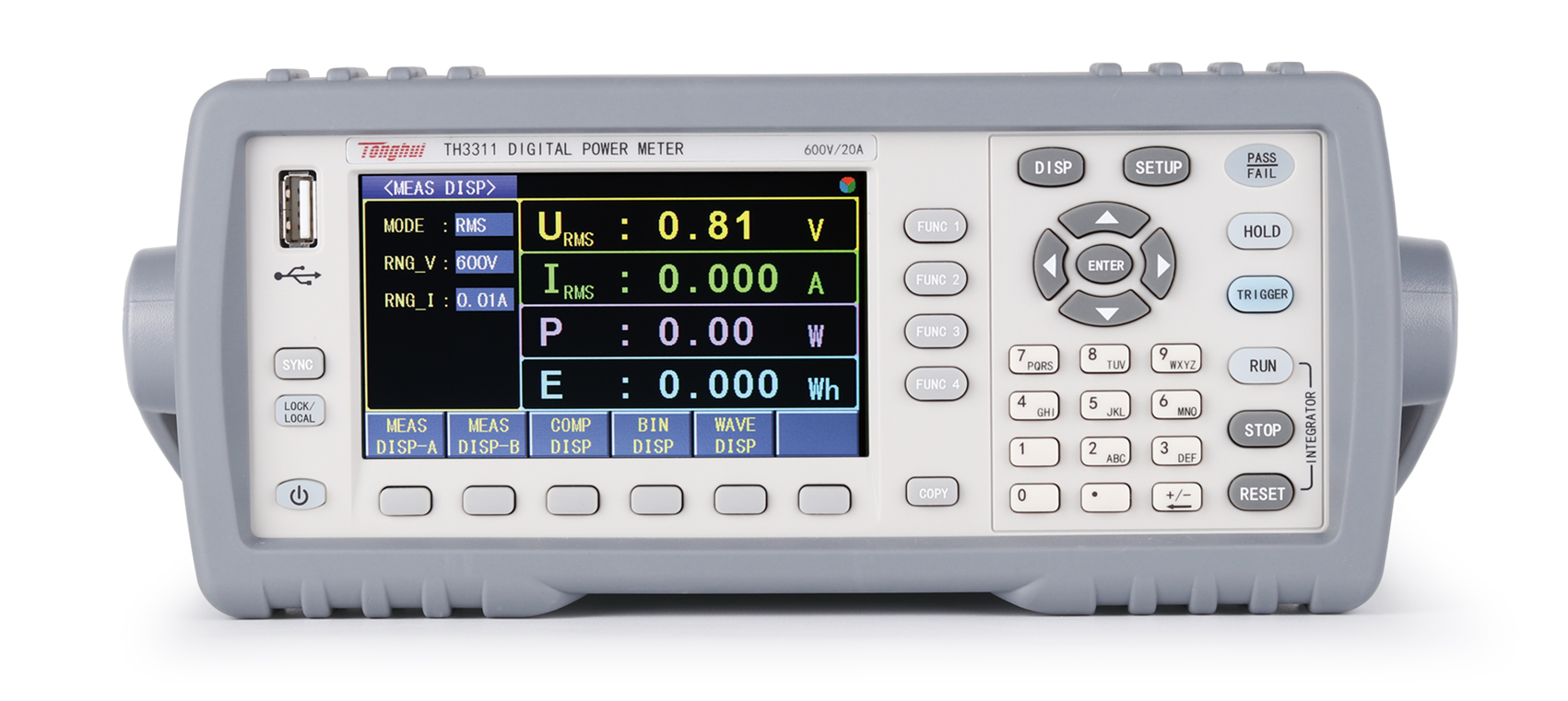

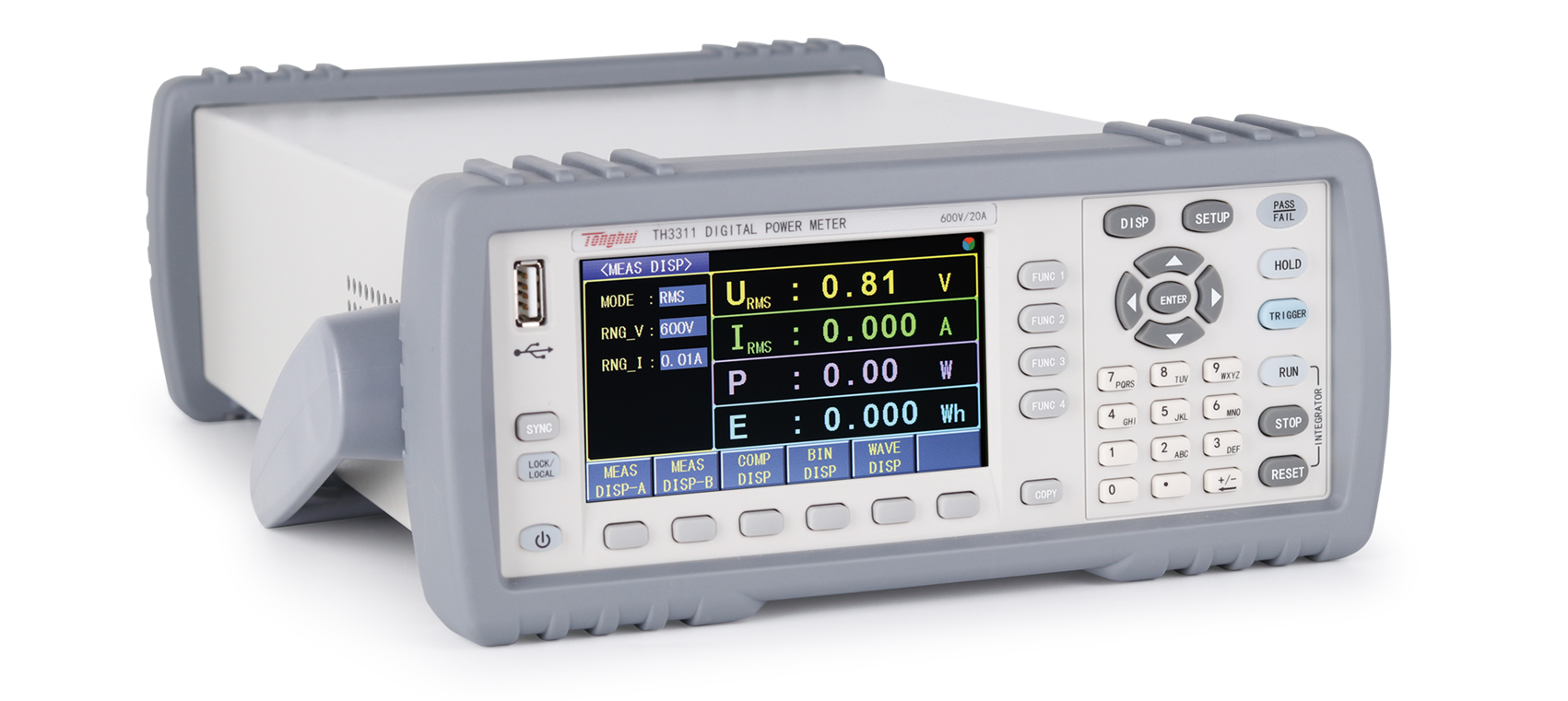

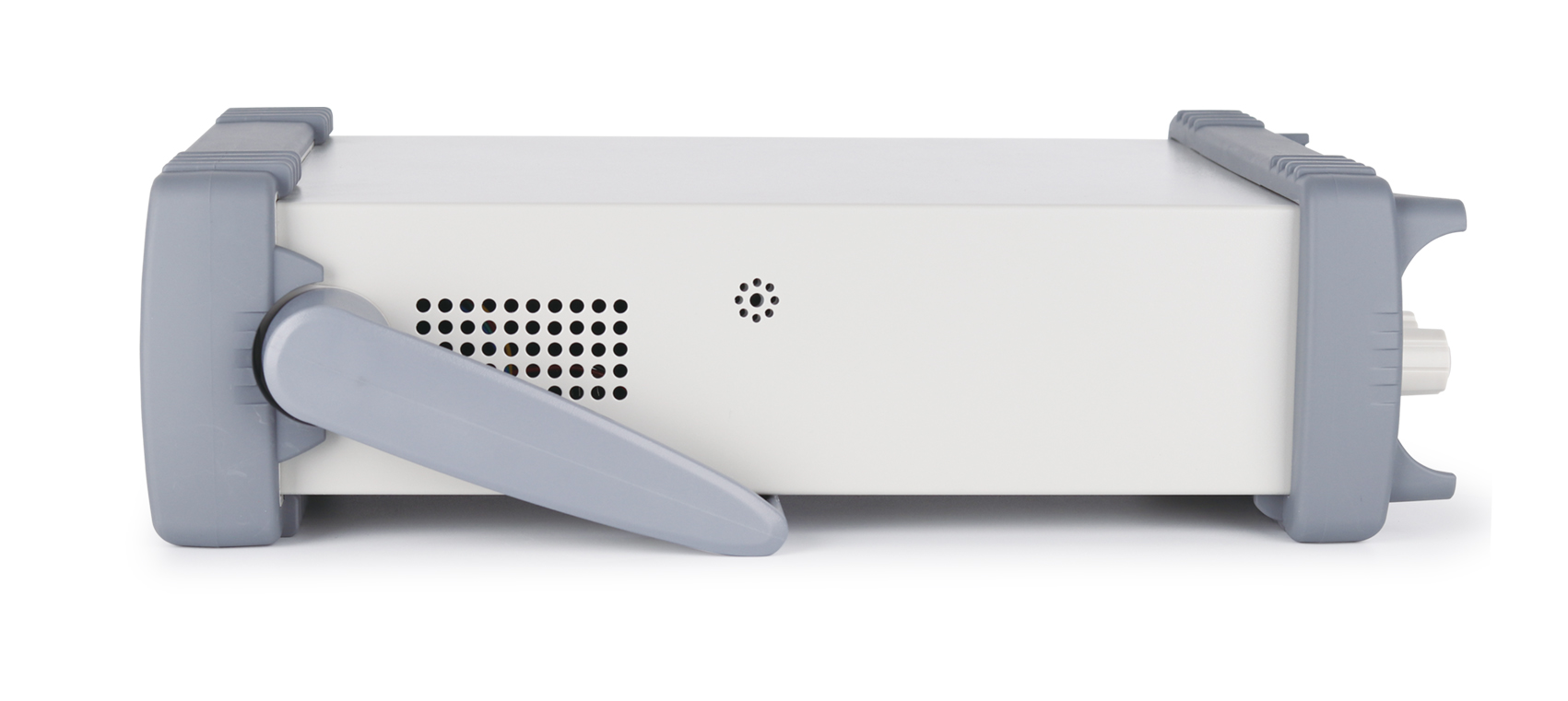

TH3311/TH3312/TH3321/TH3331 單相數字功率計
應用
■ 家電
電視機、冰箱、空調、洗衣機、吸塵器、熱水器等功率能效測試
■ 工業
電機、馬達、變壓器、充電器、電源等功率測試
■ 照明
照明電器、LED燈具等功率測試
■ 新能源
光伏組件、電動汽車、風能等功率測試
技術參數
型號
TH3311
TH3312
TH3321
TH3331
顯示器
4.3寸彩色TFT顯示器
接線方式
單相
基本特征
AC
?
?
?
?
DC
?
?
?
?
精密型
?
?
?
?
微電流
?
寬電流
?
諧波分析
?
?
?
電能測試
?
?
?
?
顯示方式
數據
?
?
?
?
波形圖
?
?
?
?
諧波柱狀圖
?
?
?
基本準確度
0.15%讀數+0.2%量程+1個字
電壓
量程
5V-75V/150V/300V/600V
分辨率
0.01V
電流
量程
10mA/30mA/100mA/400mA/1.5A/5A/20A
1mA/3mA/10mA/40mA/150mA/500mA/2A
10mA/30mA/100mA/400mA/1A/3A/10A/40A
最小分辨率
10uA
1uA
10uA
功率
范圍
5mW-12kW
0.5mW-1.2kW,6級能效
5mW-24kW
最小分辨率
0.01mW
0.001mW
0.01mW
頻率
范圍
基頻范圍：DC/45Hz-400Hz，帶寬：21kHz，濾波器5kHz
最小分辨率
0.01Hz
功率因數
范圍
-1.000 - 1.000
最小分辨率
0.001
諧波分析
------
±(5%讀數+0.3%量程)
電能積分
范圍
0-99999kWh
分辨率
0.001Wh
精度
±(0.2%讀數+0.3%量程)
電能計時
范圍
0-9999:59:59
分辨率
1s
精度
±0.05%
測量速度
8次/秒(50Hz) DC:8次/秒，諧波功能打開:4次/秒(50Hz)
鎖定功能
數據鎖定
量程方式
自動/手動
輸入阻抗
≥1MΩ（所有電壓檔）
比較器
超限聲、光報警
輸出
繼電器輸出
通訊接口
RS232C/RS485、USB DEVICE、USB HOST、HANDLER
存儲
USB波形、設置文件
