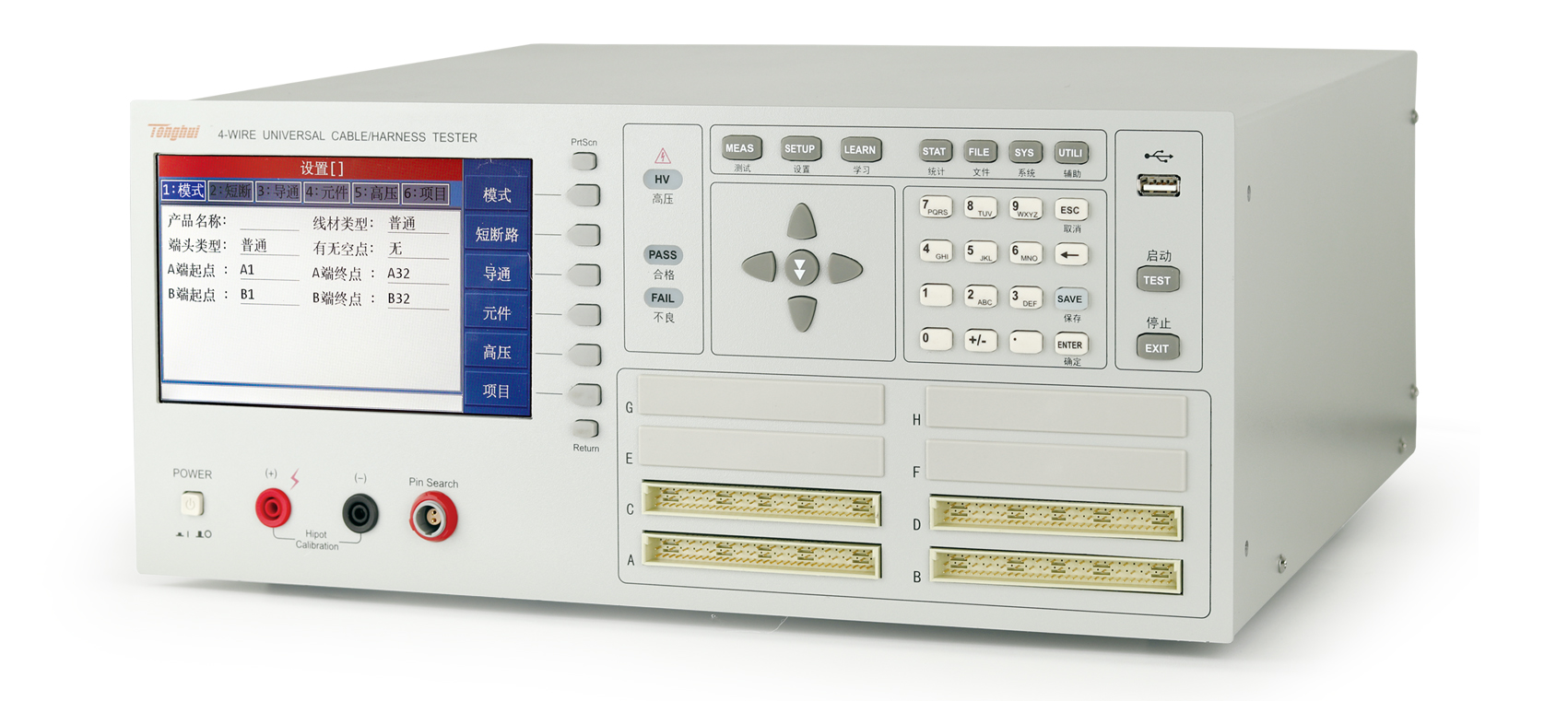

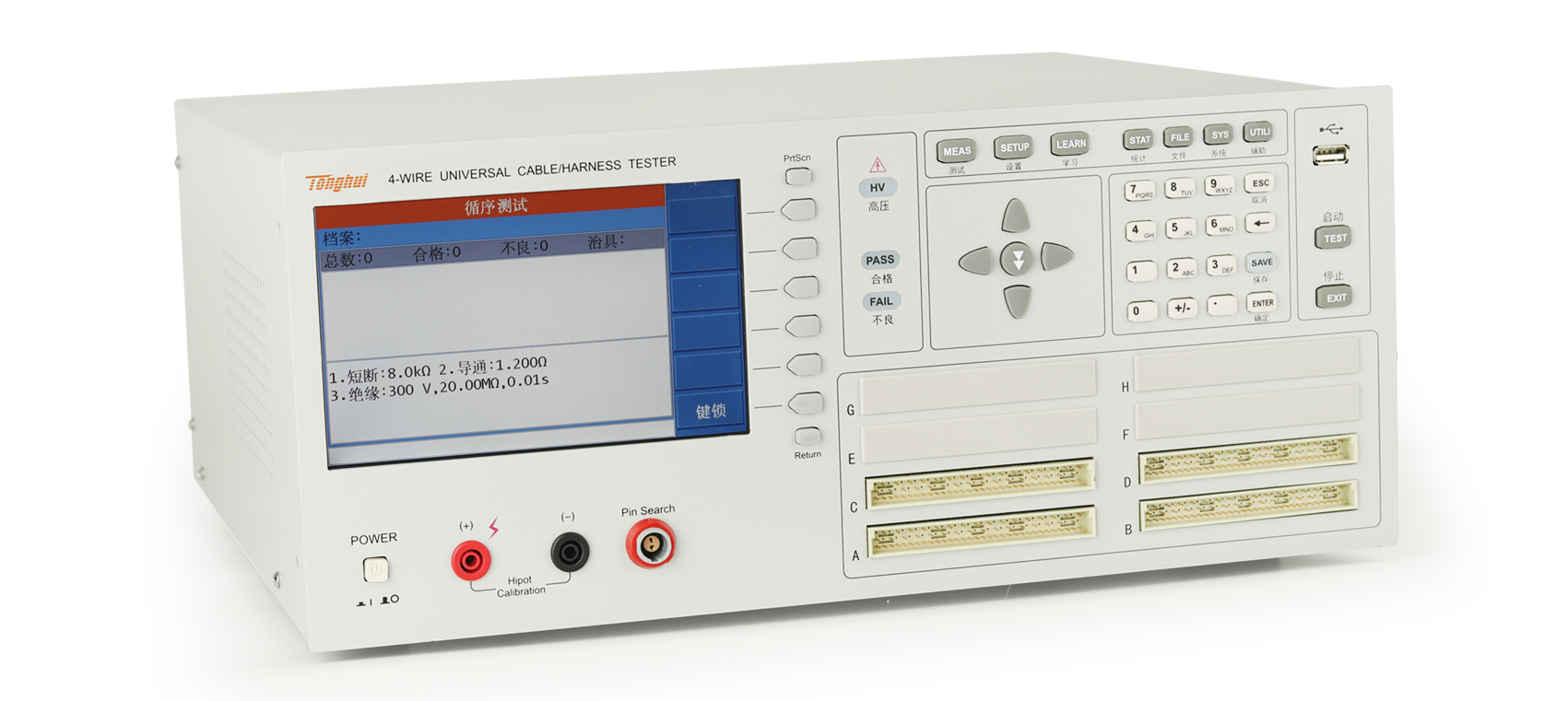

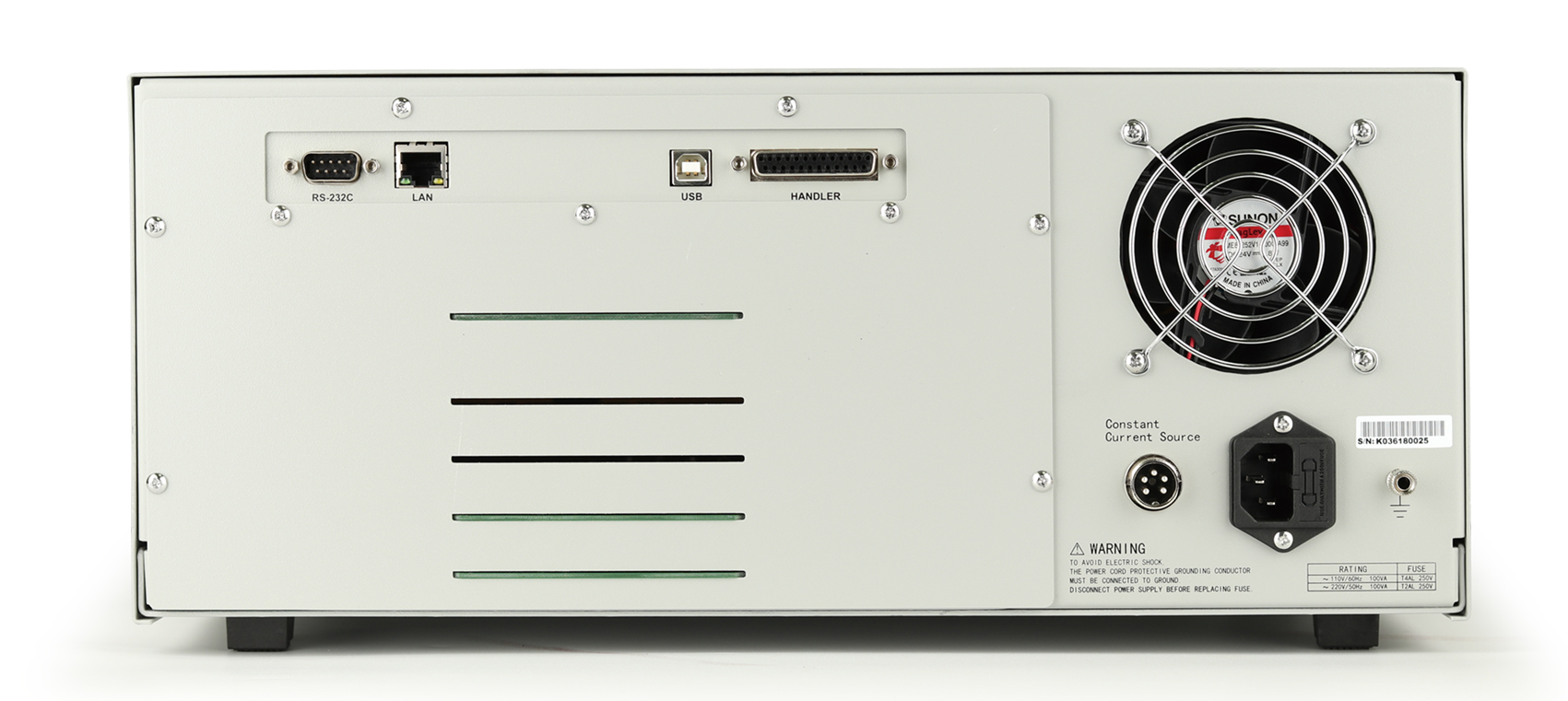

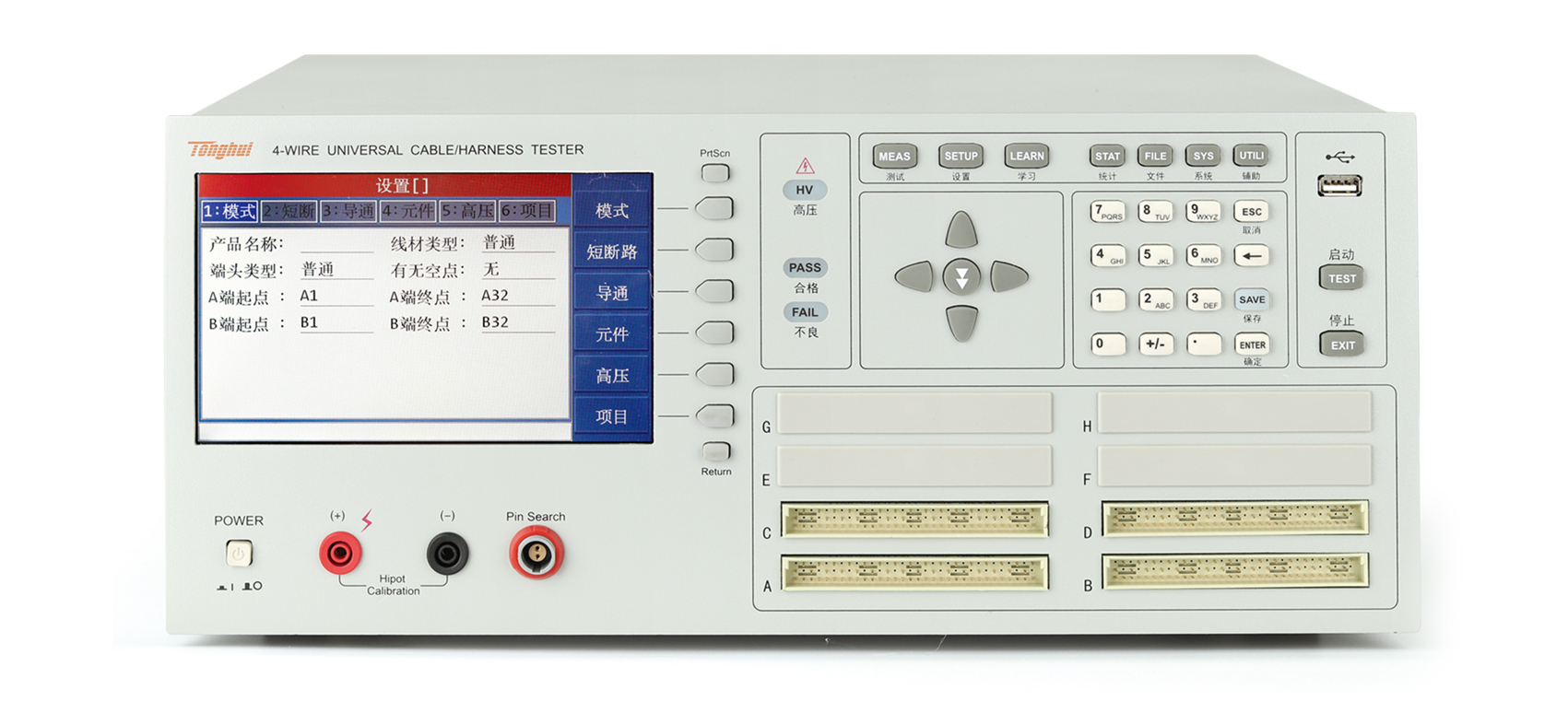

TH8602-2 線材綜合測試儀
應用
■?通訊和IT
? 電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、?
? USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE硬盤連接線、SATA硬盤連接線等
■?汽車電子
? ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線
■?電子工業
? 排線、扁平線、接插件、電源線、多路開關、RS232連接線、
? GPIB連接線、USB延長線、多芯插座
■?元器件
? 無源器件：電容、電感，電阻，二極管，電容極性、壓降
■?安規測試
? 交流耐壓、直流耐壓、絕緣絕緣
技術參數
參數 | TH8602-1 | TH8602-2 | TH8602-3 | TH8602-4 | |
測試腳位Pin | 64 | 128 | 192 | 256 | |
被動元件 | 信號源 | 50Hz — 300kHz, 1Vrms | |||
電容測量 | 1pF — 1000μF | ||||
直流電阻DCR | 5mΩ — 10MΩ | ||||
導通/瞬通 | 5mΩ — 950Ω | ||||
直流耐壓 | 電壓:5V — 1500V; 電流:1μA — 11.5mA | ||||
交流耐壓 | 電壓:50V — 1000V; 電流:0.01mA — 11.5mA | ||||
電弧偵測 | 8級 | ||||
絕緣電阻 | 電壓:5V — 1500V; 電阻:1MΩ — 5GΩ | ||||
斷短路 | 1kΩ — 50kΩ | ||||
二極管測試 | 正向壓降：0 — 7.5V；發光二極管點亮?xí)r間設置；反向漏電流 | ||||
測試速度 | 瞬間斷短路：4ms | ||||
瞬間斷路：5us — 2ms | |||||
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| TH8602轉接板（內四線） | TH26060B | ||||
| TH8602測試線 | TH26060D | ||||
