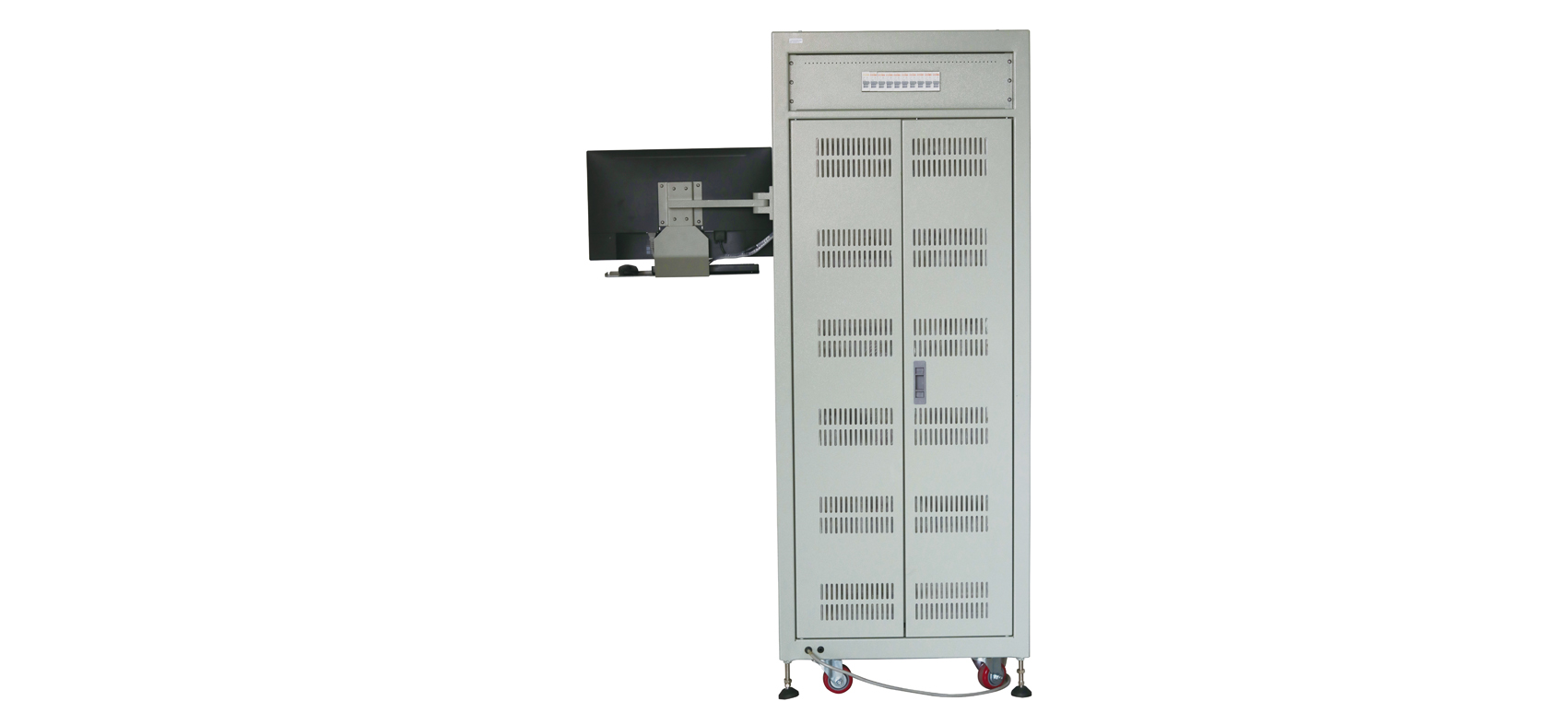

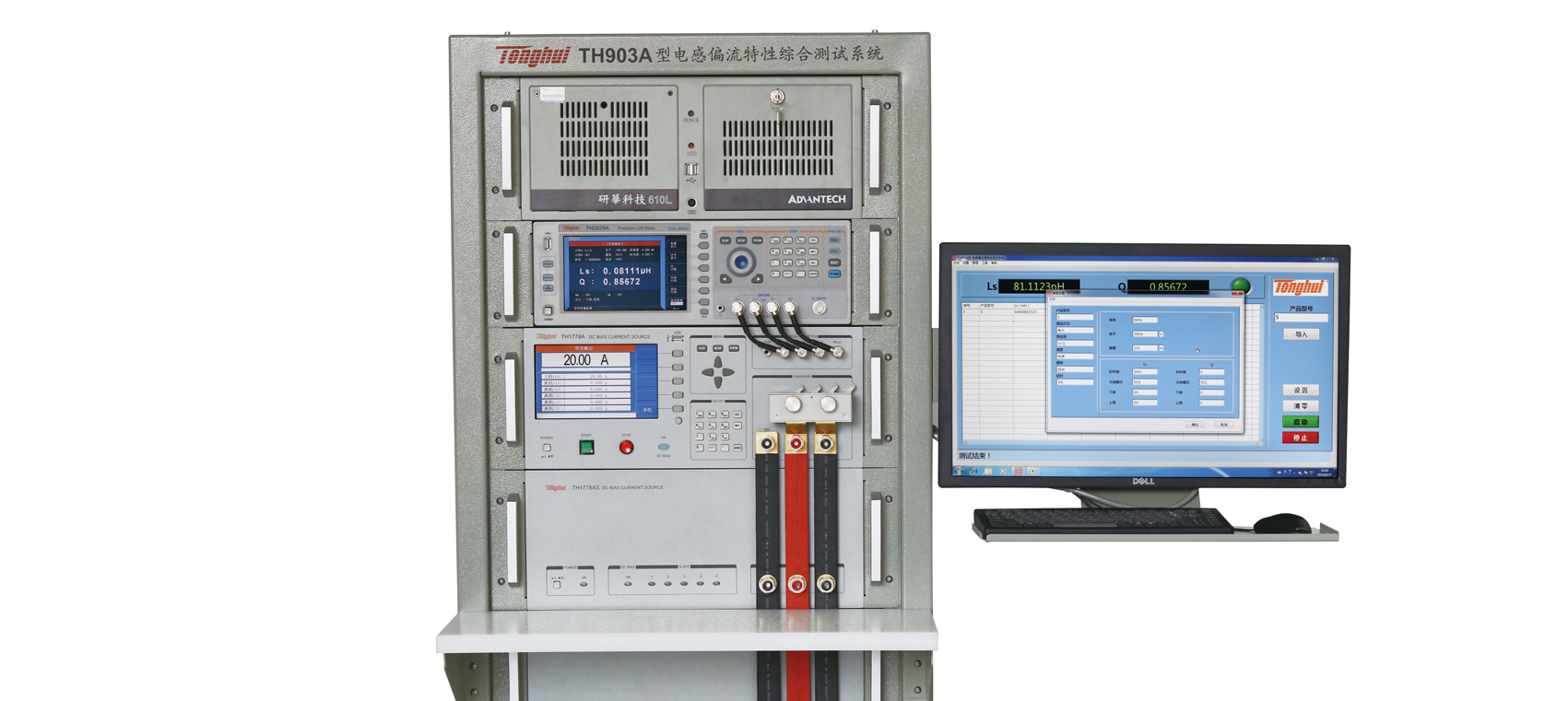

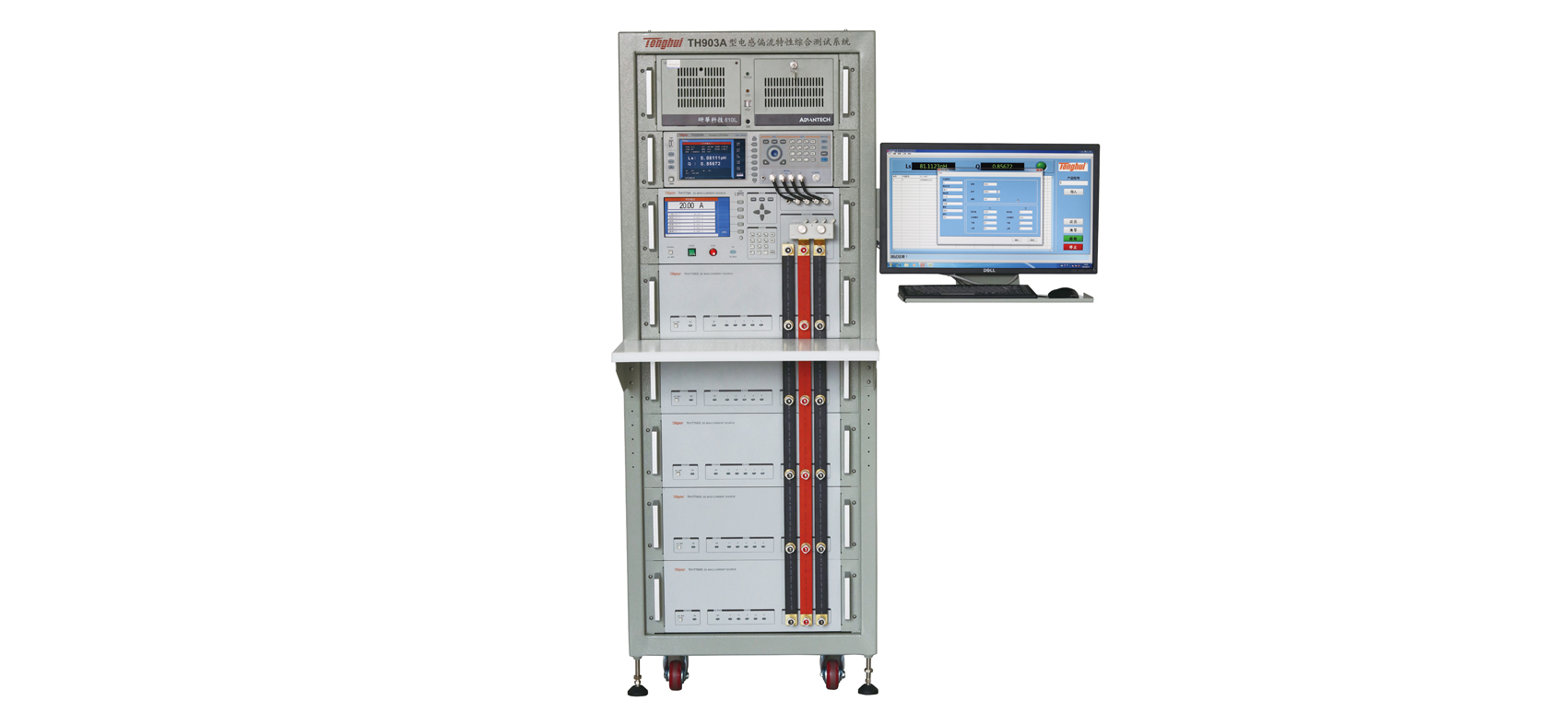

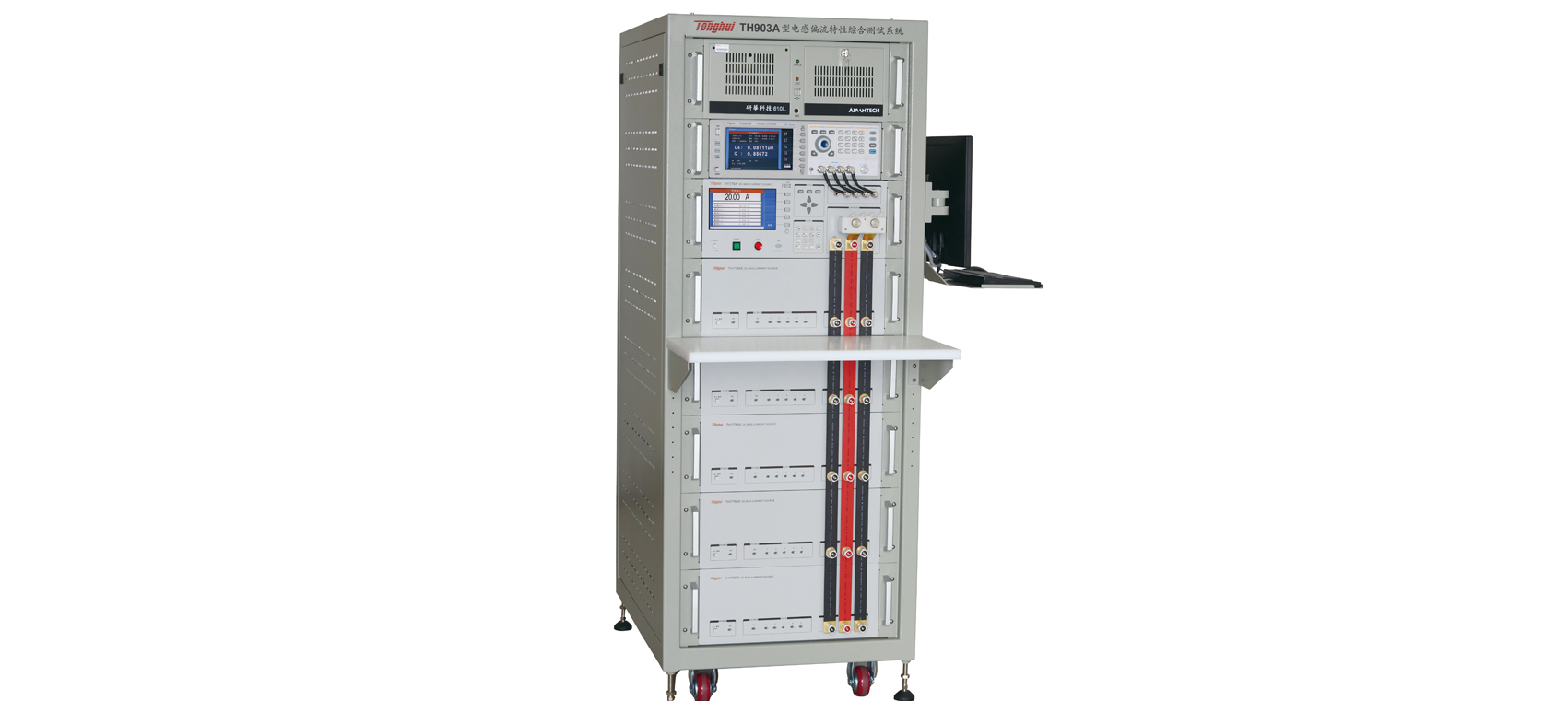

TH903A 電感偏流特性綜合測試系統
應用
■?電感器/電抗器直流特性分析
■?鐵芯/鐵氧體材料飽和特性分析
■?其他材料的直流特性分析
技術參數
型號 | TH903A | ||||
顯示 | LCR顯示屏+電腦顯示器 | ||||
支持測量頻率 | 0Hz-2MHz | ||||
電流范圍 | 20A-120A：一臺TH1778A主機,1-5臺TH1778AS從機自由匹配 | ||||
? ? ? ? ? 組合方式 | LCR型號 | TH2827A/TH2829A/TH2838系列 | TH2827B | TH2827C/TH2829C | |
頻率范圍 | 20Hz-300kHz | 20Hz-500kHz | 20Hz-1MHz | ||
偏置電流源 | TH1778A | ||||
電流范圍 | 20A必選1臺 | 20A,最多可疊加5臺 | |||
工控機系統 | 工控機、液晶顯示器、鍵盤、鼠標、上位機軟件、19英寸標準機柜 | ||||
顯示方式 | 單點、列表、圖形掃描（TH2827機型無） | ||||
數據存儲 | 測試文件,截屏圖片,csv,波形數據（僅限TH2827 機型無） | ||||
電流加載方式 | 上位機控制+實體按鍵+腳控開關 | ||||
電流步進 | 1.000A-5.000A | 25mA | 5.0A-120.0A | 100mA | |
掃描調整時間 | 1.000A-5.000A | 10ms-3600s | 5.0A-120.0A | 20ms-3600s | |
掃描調整最小步進 | 1.000A-5.000A | 25mA | 5.0A-120.0A | 100mA | |
最大輸出電壓 | 35V（此電壓為輸出1.000A時的電壓,不同量程請參照用戶手冊） | ||||
最大允許直流電阻 | Rmax=Vmax/I? ?(Ω)（Rmax的計算請參照用戶手冊說明） | ||||
最大允許電感量 | Lmax=Vmax/(di/dt)? ?(mH)（Lmax的計算請參照用戶手冊說明） | ||||
連續加載最大電流時間 | 2-3h,不間斷輸出 | ||||
